ಸರ್ಫೇಸ್-ಮೌಂಟ್ ಡಿವೈಸ್ (SMD) ಡಯೋಡ್‌ಗಳು ಯಾವುವು?

ಮೇಲ್ಮೈ-ಮೌಂಟ್ ಸಾಧನ (SMD) ಡಯೋಡ್‌ಗಳು ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ಪ್ರವಾಹದ ದಿಕ್ಕನ್ನು ನಿಯಂತ್ರಿಸಲು ಬಳಸಲಾಗುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ಸೆಮಿಕಂಡಕ್ಟರ್ ಘಟಕಗಳಾಗಿವೆ.ಮುದ್ರಿತ ಸರ್ಕ್ಯೂಟ್ ಬೋರ್ಡ್‌ಗಳಲ್ಲಿ (ಪಿಸಿಬಿ) ಅಳವಡಿಸಲಾದ ವೈರ್ ಲೀಡ್‌ಗಳನ್ನು ಬಳಸುವ ಸಾಂಪ್ರದಾಯಿಕ ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್‌ಗಳಿಗಿಂತ ಭಿನ್ನವಾಗಿ, SMD ಡಯೋಡ್‌ಗಳನ್ನು ನೇರವಾಗಿ ಮೇಲೆ ಜೋಡಿಸಲಾಗುತ್ತದೆ ಪಿಸಿಬಿ ಮೇಲ್ಮೈ ಬಳಸಿ ಸರ್ಫೇಸ್-ಮೌಂಟ್ ಟೆಕ್ನಾಲಜಿ (SMT).

ಅವುಗಳ ಮಧ್ಯಭಾಗದಲ್ಲಿ, SMD ಡಯೋಡ್‌ಗಳು ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ ಏಕಮುಖ ವಿದ್ಯುತ್ ಕವಾಟಗಳು.ಸೂಕ್ಷ್ಮ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಘಟಕಗಳನ್ನು ಹಾನಿಗೊಳಿಸಬಹುದಾದ ರಿವರ್ಸ್ ಕರೆಂಟ್ ಅನ್ನು ನಿರ್ಬಂಧಿಸುವಾಗ ಅವರು ಪ್ರವಾಹವನ್ನು ಒಂದು ದಿಕ್ಕಿನಲ್ಲಿ ಹರಿಯುವಂತೆ ಮಾಡುತ್ತಾರೆ.

SMD ಡಯೋಡ್ಗಳು a ಮೂಲಕ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ PN ಜಂಕ್ಷನ್ ಸೆಮಿಕಂಡಕ್ಟರ್ ಸಮಯದಲ್ಲಿ ವಿದ್ಯುತ್ ವಹನವನ್ನು ನಿಯಂತ್ರಿಸುವ ರಚನೆ ಮುಂದಕ್ಕೆ ಮತ್ತು ಹಿಮ್ಮುಖ ಪಕ್ಷಪಾತ ಪರಿಸ್ಥಿತಿಗಳು.ಡಯೋಡ್ ಪ್ರಕಾರವನ್ನು ಅವಲಂಬಿಸಿ, ಅವರು AC-ಟು-DC ಸರಿಪಡಿಸುವಿಕೆ, ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ, ಹಿಮ್ಮುಖ ಧ್ರುವೀಯತೆಯ ರಕ್ಷಣೆ, ಸ್ಥಾಯೀವಿದ್ಯುತ್ತಿನ ಡಿಸ್ಚಾರ್ಜ್ (ESD) ನಿಗ್ರಹ, ಹೈ-ಸ್ಪೀಡ್ ಸಿಗ್ನಲ್ ಸ್ವಿಚಿಂಗ್ ಮತ್ತು RF ಆವರ್ತನ ಟ್ಯೂನಿಂಗ್ ಸೇರಿದಂತೆ ಹಲವಾರು ಪ್ರಮುಖ ಸರ್ಕ್ಯೂಟ್ ಕಾರ್ಯಗಳನ್ನು ನಿರ್ವಹಿಸಬಹುದು.

SMD ಡಯೋಡ್‌ಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಲೀಡ್‌ಲೆಸ್ ಪ್ಯಾಕೇಜುಗಳು ಮತ್ತು ಕಡಿಮೆ ವಿದ್ಯುತ್ ಮಾರ್ಗಗಳನ್ನು ಬಳಸುವುದರಿಂದ, ಆಧುನಿಕ PCB ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ, ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆ ಮತ್ತು ವಿದ್ಯುತ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ಅವು ಸಹಾಯ ಮಾಡುತ್ತವೆ.

ಹೇಗೆ SMD ಡಯೋಡ್‌ಗಳು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಪ್ರಸ್ತುತ ಹರಿವನ್ನು ನಿಯಂತ್ರಿಸುತ್ತವೆ

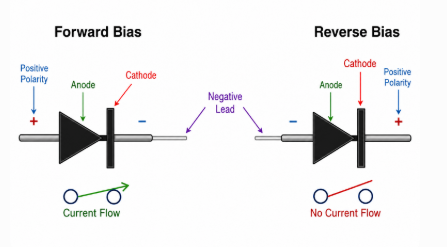

ಚಿತ್ರ 2. ಪ್ರಸ್ತುತ ಹರಿವಿನ ವರ್ತನೆಯನ್ನು ತೋರಿಸುವ ಡಯೋಡ್‌ನ ಫಾರ್ವರ್ಡ್ ಮತ್ತು ರಿವರ್ಸ್ ಬಯಾಸ್ ಕಾರ್ಯಾಚರಣೆ

SMD ಡಯೋಡ್‌ಗಳು ಫಾರ್ವರ್ಡ್ ಬಯಾಸ್ ಸಮಯದಲ್ಲಿ ವಿದ್ಯುತ್ ವಹನವನ್ನು ಅನುಮತಿಸುವ ಮೂಲಕ ಮತ್ತು ರಿವರ್ಸ್ ಬಯಾಸ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಪ್ರವಾಹವನ್ನು ತಡೆಯುವ ಮೂಲಕ ಪ್ರವಾಹವನ್ನು ನಿಯಂತ್ರಿಸುತ್ತದೆ.

ಟರ್ಮಿನಲ್	ಕಾರ್ಯ
ಆನೋಡ್	ಧನಾತ್ಮಕ ಪ್ರಸ್ತುತ ನಮೂದು
ಕ್ಯಾಥೋಡ್	ಪ್ರಸ್ತುತ ನಿರ್ಗಮನ / ನಿರ್ಬಂಧಿಸುವ ಬದಿ

ಸಮಯದಲ್ಲಿ ಮುಂದಕ್ಕೆ ಪಕ್ಷಪಾತ, ಆನೋಡ್‌ನಿಂದ ಕ್ಯಾಥೋಡ್‌ಗೆ ಪ್ರಸ್ತುತ ಹರಿಯುತ್ತದೆ.ಸಮಯದಲ್ಲಿ ಹಿಮ್ಮುಖ ಪಕ್ಷಪಾತ, PN ಜಂಕ್ಷನ್ ಒಳಗಿನ ಸವಕಳಿ ಪ್ರದೇಶವು ವಿಸ್ತರಿಸುತ್ತದೆ ಮತ್ತು ಪ್ರಸ್ತುತ ಹರಿವನ್ನು ನಿರ್ಬಂಧಿಸುತ್ತದೆ.

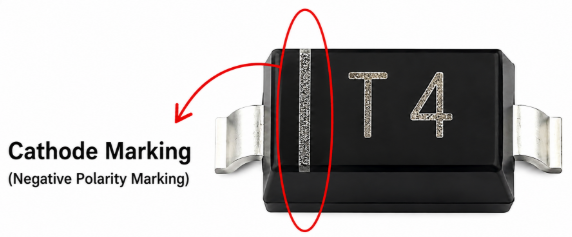

ಕ್ಯಾಥೋಡ್ ಬದಿಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ a ನಿಂದ ಗುರುತಿಸಲಾಗುತ್ತದೆ ಪಟ್ಟೆ ಗುರುತು, ಡಾಟ್ ಗುರುತು, ಮುದ್ರಿತ ಬ್ಯಾಂಡ್, ಅಥವಾ PCB ಸಿಲ್ಕ್ಸ್ಕ್ರೀನ್ ಸೂಚಕ.

ಸರಿಯಾದ ಧ್ರುವೀಯತೆಯ ಸ್ಥಾಪನೆಯು ಮುಖ್ಯವಾಗಿದೆ ಏಕೆಂದರೆ ತಪ್ಪಾದ ಡಯೋಡ್ ಓರಿಯಂಟೇಶನ್ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಕಾಂಪೊನೆಂಟ್ ಓವರ್‌ಹೀಟಿಂಗ್, ರಿವರ್ಸ್ ಕರೆಂಟ್ ಹಾನಿ, PCB ಟ್ರೇಸ್ ವೈಫಲ್ಯ ಮತ್ತು ಒಟ್ಟಾರೆ ವಿದ್ಯುತ್ ಪೂರೈಕೆ ಅಸ್ಥಿರತೆಗೆ ಕಾರಣವಾಗಬಹುದು.

ರಲ್ಲಿ ಆಟೋಮೋಟಿವ್ ಎಲ್ಇಡಿ ಬೆಳಕಿನ ವ್ಯವಸ್ಥೆಗಳು, ತಪ್ಪಾಗಿ ಸ್ಥಾಪಿಸಲಾದ ರಿಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್‌ಗಳು ರಿವರ್ಸ್ ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಸೂಕ್ಷ್ಮ ಚಾಲಕ IC ಗಳನ್ನು ತಲುಪಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ, ಅದಕ್ಕಾಗಿಯೇ ರಿವರ್ಸ್-ಪ್ರೊಟೆಕ್ಷನ್ ಷಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ತಡೆಯಲು ಸಹಾಯ ಮಾಡಲು ಸಾಮಾನ್ಯವಾಗಿ ಸೇರಿಸಲಾಗುತ್ತದೆ ದುರಂತ ECU ಹಾನಿ ಜಂಪ್-ಸ್ಟಾರ್ಟ್ ಅಥವಾ ಬ್ಯಾಟರಿ ಬದಲಿ ಸಮಯದಲ್ಲಿ.

ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ SMD ಡಯೋಡ್‌ಗಳನ್ನು ಏಕೆ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ

ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ SMD ಡಯೋಡ್‌ಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ ಏಕೆಂದರೆ ಅವುಗಳು ಬೆಂಬಲಿಸುತ್ತವೆ ಕಾಂಪ್ಯಾಕ್ಟ್ PCB ವಿನ್ಯಾಸಗಳು, ಸ್ವಯಂಚಾಲಿತ SMT ಉತ್ಪಾದನೆ, ಹಗುರವಾದ ಸಾಧನ ವಿನ್ಯಾಸಗಳು, ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಹೆಚ್ಚಿನ ಸಾಂದ್ರತೆಯ ಸರ್ಕ್ಯೂಟ್ ಜೋಡಣೆ .ಅವರ ಚಿಕ್ಕ ಪ್ಯಾಕೇಜ್ ರಚನೆಯು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆ ಮತ್ತು ಬೆಂಬಲಿಸುತ್ತದೆ ಸಮರ್ಥ ಕಾರ್ಯಾಚರಣೆ ಬಾಹ್ಯಾಕಾಶ-ನಿರ್ಬಂಧಿತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ.

ಅವುಗಳ ಮಧ್ಯಭಾಗದಲ್ಲಿ, SMD ಡಯೋಡ್‌ಗಳು ವಿದ್ಯುತ್ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ತ್ಯಾಗ ಮಾಡದೆಯೇ ಸಣ್ಣ ಮತ್ತು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಉತ್ಪನ್ನಗಳನ್ನು ಸಕ್ರಿಯಗೊಳಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ವೇಗದ ಸಂಸ್ಕರಣಾ ವೇಗ ಮತ್ತು ಹೆಚ್ಚಿನ ಶಕ್ತಿಯ ದಕ್ಷತೆಯ ಅಗತ್ಯವಿರುವಾಗ ಆಧುನಿಕ ಸಾಧನಗಳು ಕುಗ್ಗುವುದನ್ನು ಮುಂದುವರಿಸುವುದರಿಂದ, PCB ವಿನ್ಯಾಸದಲ್ಲಿ ಕಾಂಪ್ಯಾಕ್ಟ್ ಸೆಮಿಕಂಡಕ್ಟರ್ ಘಟಕಗಳು ಹೆಚ್ಚು ಪ್ರಾಮುಖ್ಯತೆಯನ್ನು ಪಡೆದಿವೆ.

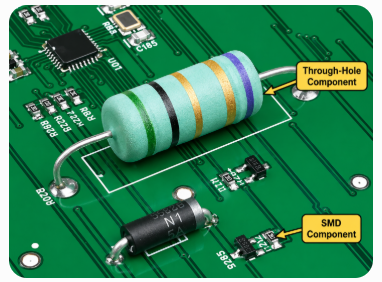

ಸಾಂಪ್ರದಾಯಿಕ ಥ್ರೂ-ಹೋಲ್ ಘಟಕಗಳಿಗಿಂತ ಭಿನ್ನವಾಗಿ, SMD ಡಯೋಡ್‌ಗಳನ್ನು ನೇರವಾಗಿ PCB ಮೇಲ್ಮೈಗೆ ಜೋಡಿಸಲಾಗುತ್ತದೆ, ತಯಾರಕರು ಇದನ್ನು ಬಳಸಿಕೊಂಡು ಜೋಡಣೆಯನ್ನು ಸ್ವಯಂಚಾಲಿತಗೊಳಿಸಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ. ಹೆಚ್ಚಿನ ವೇಗದ ಪಿಕ್ ಮತ್ತು ಪ್ಲೇಸ್ ಯಂತ್ರಗಳು.ಇದು ಉತ್ಪಾದನಾ ದಕ್ಷತೆಯನ್ನು ಹೆಚ್ಚು ಸುಧಾರಿಸುತ್ತದೆ, ಉತ್ಪಾದನಾ ವೆಚ್ಚವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ದೊಡ್ಡ ಪ್ರಮಾಣದ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ ಉತ್ಪಾದನೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

SMD ಡಯೋಡ್‌ಗಳು ಕಡಿಮೆ ವಿದ್ಯುತ್ ಮಾರ್ಗಗಳನ್ನು ಬಳಸುವುದರಿಂದ, ಅವುಗಳು ಕಡಿಮೆಯಾಗುತ್ತವೆ ಪರಾವಲಂಬಿ ಇಂಡಕ್ಟನ್ಸ್ ಮತ್ತು ಸಾಮರ್ಥ್ಯ.ಇದು ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಸ್ವಿಚಿಂಗ್ ವೇಗ, ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.

ಕಾಂಪ್ಯಾಕ್ಟ್ ಹೈ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಪವರ್ ಸಿಸ್ಟಮ್‌ಗಳಲ್ಲಿ, ಕಡಿಮೆ ವಿದ್ಯುತ್ ನಷ್ಟವು ಶಾಖ ಉತ್ಪಾದನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡಲು, ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ಮತ್ತು ಬಿಗಿಯಾಗಿ ಪ್ಯಾಕ್ ಮಾಡಲಾದ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳಲ್ಲಿ ಘಟಕಗಳ ಜೀವಿತಾವಧಿಯನ್ನು ವಿಸ್ತರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

SMD ಡಯೋಡ್‌ಗಳು ಒಟ್ಟಾರೆಯಾಗಿ ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಪಿಸಿಬಿ ವಿಶ್ವಾಸಾರ್ಹತೆ ಉದ್ದವಾದ ತಂತಿ ಲೀಡ್‌ಗಳಿಂದ ಉಂಟಾಗುವ ಯಾಂತ್ರಿಕ ಒತ್ತಡವನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಮೂಲಕ.ಅವುಗಳ ಕಾಂಪ್ಯಾಕ್ಟ್ ರಚನೆಯು ಹೆಚ್ಚಿನ ಸಾಂದ್ರತೆ ಮತ್ತು ಕಂಪನ-ಸೂಕ್ಷ್ಮ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವಿನ್ಯಾಸಗಳಿಗೆ ಹೆಚ್ಚು ಸೂಕ್ತವಾಗಿದೆ.

ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳು SMD ಡಯೋಡ್‌ಗಳ ಮೇಲೆ ಅವಲಂಬಿತವಾಗಿದೆ ಏಕೆಂದರೆ ಅವುಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಗಾತ್ರ, ವಿಶ್ವಾಸಾರ್ಹ ವಿದ್ಯುತ್ ರಕ್ಷಣೆ, ಸಮರ್ಥ ಸ್ವಿಚಿಂಗ್ ನಡವಳಿಕೆ ಮತ್ತು ಸ್ವಯಂಚಾಲಿತ PCB ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಗಳೊಂದಿಗೆ ಬಲವಾದ ಹೊಂದಾಣಿಕೆಯನ್ನು ಸಂಯೋಜಿಸುತ್ತವೆ.

SMD ಡಯೋಡ್‌ಗಳ ವಿವಿಧ ವಿಧಗಳು ಮತ್ತು ಅವುಗಳ ಕಾರ್ಯಗಳು

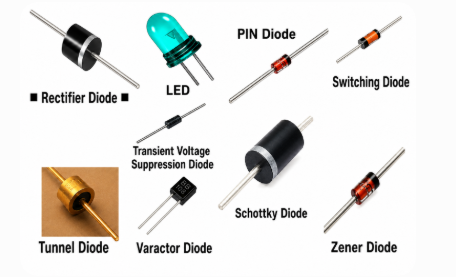

ಚಿತ್ರ 3. ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುವ ಸಾಮಾನ್ಯ ಡಯೋಡ್ ವಿಧಗಳು

SMD ಡಯೋಡ್‌ಗಳು ಹಲವಾರು ವಿಶೇಷ ಪ್ರಕಾರಗಳಲ್ಲಿ ಲಭ್ಯವಿವೆ, ಪ್ರತಿಯೊಂದು ವಿಧವು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ನಿರ್ದಿಷ್ಟ ವಿದ್ಯುತ್ ಕಾರ್ಯವನ್ನು ನಿರ್ವಹಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.ಅವರ ಪಾತ್ರಗಳಲ್ಲಿ ಪ್ರಸ್ತುತ ಸರಿಪಡಿಸುವಿಕೆ, ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ, ಉಲ್ಬಣ ನಿಗ್ರಹ, ಸಿಗ್ನಲ್ ಸ್ವಿಚಿಂಗ್, ಬೆಳಕಿನ ಪತ್ತೆ ಮತ್ತು RF ಟ್ಯೂನಿಂಗ್ ಸೇರಿವೆ.

ರೆಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್ಗಳು: ರೆಕ್ಟಿಫೈಯರ್ SMD ಡಯೋಡ್‌ಗಳು ಪರ್ಯಾಯ ಪ್ರವಾಹವನ್ನು (AC) ನೇರ ಪ್ರವಾಹವಾಗಿ (DC) ಪರಿವರ್ತಿಸುತ್ತವೆ.ಸ್ಥಿರ DC ಔಟ್ಪುಟ್ ಅಗತ್ಯವಿರುವ ವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ಸರ್ಕ್ಯೂಟ್ಗಳಲ್ಲಿ ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಶಾಟ್ಕಿ ಡಯೋಡ್ಸ್: Schottky SMD ಡಯೋಡ್‌ಗಳು ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಮತ್ತು ವೇಗದ ಸ್ವಿಚಿಂಗ್ ನಡವಳಿಕೆಗೆ ಹೆಸರುವಾಸಿಯಾಗಿದೆ.ಅವುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಿನ ದಕ್ಷತೆಯ ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ವೇಗವಾಗಿ ಬದಲಾಯಿಸುವ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.

ಝೀನರ್ ಡಯೋಡ್ಗಳು: ಝೀನರ್ SMD ಡಯೋಡ್‌ಗಳು ರಿವರ್ಸ್ ಬ್ರೇಕ್‌ಡೌನ್ ಮೋಡ್‌ನಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವ ಮೂಲಕ ವೋಲ್ಟೇಜ್ ಅನ್ನು ನಿಯಂತ್ರಿಸುತ್ತವೆ.ಅವರು ಸ್ಥಿರವಾದ ವೋಲ್ಟೇಜ್ ಮಟ್ಟವನ್ನು ನಿರ್ವಹಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತಾರೆ ಮತ್ತು ಅತಿಯಾದ ವೋಲ್ಟೇಜ್ ಪರಿಸ್ಥಿತಿಗಳಿಂದ ಸೂಕ್ಷ್ಮ ಘಟಕಗಳನ್ನು ರಕ್ಷಿಸುತ್ತಾರೆ.

ಡಯೋಡ್ಗಳನ್ನು ಬದಲಾಯಿಸುವುದು: ಸ್ವಿಚಿಂಗ್ SMD ಡಯೋಡ್‌ಗಳನ್ನು ಡಿಜಿಟಲ್ ಮತ್ತು ಹೈ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಸಿಗ್ನಲ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಕ್ಷಿಪ್ರ ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.ಅವರ ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ ಸಮಯವು ಸಿಗ್ನಲ್ ರೂಟಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಟಿವಿಎಸ್ (ಟ್ರಾನ್ಸಿಯೆಂಟ್ ವೋಲ್ಟೇಜ್ ಸಪ್ರೆಶನ್) ಡಯೋಡ್‌ಗಳು: TVS SMD ಡಯೋಡ್‌ಗಳು ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಹಠಾತ್ ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳು, ಸ್ಥಾಯೀವಿದ್ಯುತ್ತಿನ ಡಿಸ್ಚಾರ್ಜ್ (ESD), ಮತ್ತು ಅರೆವಾಹಕ ಘಟಕಗಳನ್ನು ಹಾನಿಗೊಳಿಸಬಹುದಾದ ಅಸ್ಥಿರ ಉಲ್ಬಣ ಘಟನೆಗಳಿಂದ ರಕ್ಷಿಸುತ್ತವೆ.

ಲೈಟ್-ಎಮಿಟಿಂಗ್ ಡಯೋಡ್‌ಗಳು (ಎಲ್‌ಇಡಿ): SMD ಎಲ್ಇಡಿಗಳು ವಿದ್ಯುತ್ ಶಕ್ತಿಯನ್ನು ಪ್ರಕಾಶ, ಪ್ರದರ್ಶನ ಸೂಚಕಗಳು ಮತ್ತು ಹಿಂಬದಿ ಬೆಳಕಿನ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ಗೋಚರ ಬೆಳಕಿನಲ್ಲಿ ಪರಿವರ್ತಿಸುತ್ತವೆ.

ಫೋಟೋಡಯೋಡ್‌ಗಳು: ಫೋಟೋಡಿಯೋಡ್‌ಗಳು ಒಳಬರುವ ಬೆಳಕನ್ನು ವಿದ್ಯುತ್ ಪ್ರವಾಹವಾಗಿ ಪರಿವರ್ತಿಸುತ್ತವೆ ಮತ್ತು ಸಾಮಾನ್ಯವಾಗಿ ಆಪ್ಟಿಕಲ್ ಸೆನ್ಸಿಂಗ್ ಮತ್ತು ಲೈಟ್-ಡಿಟೆಕ್ಷನ್ ಸಿಸ್ಟಮ್‌ಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.

ವರಾಕ್ಟರ್ (ವರಿಕ್ಯಾಪ್) ಡಯೋಡ್‌ಗಳು: ವರಾಕ್ಟರ್ SMD ಡಯೋಡ್‌ಗಳು ವೋಲ್ಟೇಜ್-ನಿಯಂತ್ರಿತ ಕೆಪಾಸಿಟರ್‌ಗಳಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ, ಅದು RF ಮತ್ತು ಸಂವಹನ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಶ್ರುತಿ ಆವರ್ತನವನ್ನು ಸರಿಹೊಂದಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಸುರಂಗ ಡಯೋಡ್ಗಳು: ಸುರಂಗ SMD ಡಯೋಡ್‌ಗಳು ಮೈಕ್ರೊವೇವ್, ಆಂದೋಲಕ ಮತ್ತು ಸುಧಾರಿತ RF ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುವ ವಿಶೇಷವಾದ ಹೈ-ಸ್ಪೀಡ್ ಸೆಮಿಕಂಡಕ್ಟರ್ ಸಾಧನಗಳಾಗಿವೆ ಏಕೆಂದರೆ ಅವುಗಳ ಅತ್ಯಂತ ವೇಗದ ಸ್ವಿಚಿಂಗ್ ಗುಣಲಕ್ಷಣಗಳು.

ಪ್ರಮುಖ SMD ಡಯೋಡ್ ವಿಧಗಳ ತುಲನಾತ್ಮಕ ವಿಶ್ಲೇಷಣೆ

ಸ್ವಿಚಿಂಗ್ ವೇಗ, ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ, ವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ಮತ್ತು ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆಯಂತಹ ವಿಭಿನ್ನ ವಿದ್ಯುತ್ ಅಗತ್ಯಗಳಿಗಾಗಿ ವಿವಿಧ ರೀತಿಯ SMD ಡಯೋಡ್‌ಗಳನ್ನು ಹೊಂದುವಂತೆ ಮಾಡಲಾಗಿದೆ.ಈ ವ್ಯತ್ಯಾಸಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ಉಷ್ಣ ಸ್ಥಿರತೆ, ವಿದ್ಯುತ್ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ದೀರ್ಘಕಾಲೀನ ವಿಶ್ವಾಸಾರ್ಹತೆಗಾಗಿ ಘಟಕಗಳ ಆಯ್ಕೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ವೈಶಿಷ್ಟ್ಯ	ರೆಕ್ಟಿಫೈಯರ್	ಶಾಟ್ಕಿ	ಝೀನರ್	ಟಿ.ವಿ.ಎಸ್
ಮುಖ್ಯ ಕಾರ್ಯ	AC/DC ಪರಿವರ್ತನೆ	ವೇಗದ ಕಡಿಮೆ-ನಷ್ಟ ಬದಲಾಯಿಸುವುದು	ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ	ಉಲ್ಬಣ ರಕ್ಷಣೆ
ಮುಂದಕ್ಕೆ ವೋಲ್ಟೇಜ್	ಹೆಚ್ಚು	ಕಡಿಮೆ	ಮಧ್ಯಮ	ಬದಲಾಗುತ್ತದೆ
ಸ್ವಿಚಿಂಗ್ ವೇಗ	ಮಧ್ಯಮ	ತುಂಬಾ ವೇಗವಾಗಿ	ಮಧ್ಯಮ	ಅತ್ಯಂತ ವೇಗವಾಗಿ
ಶಕ್ತಿ ದಕ್ಷತೆ	ಮಧ್ಯಮ	ಹೆಚ್ಚು	ಮಧ್ಯಮ	ರಕ್ಷಣೆ-ಕೇಂದ್ರಿತ
ಹಿಮ್ಮುಖ ವಿಭಜನೆ ಬಳಕೆ	ಸಂ	ಸಂ	ಹೌದು	ಹೌದು
ಸಾಮಾನ್ಯ ಉದ್ಯಮದ ಬಳಕೆ	ಶಕ್ತಿ ಸರಬರಾಜು	ಚಾರ್ಜರ್‌ಗಳು, SMPS	ವೋಲ್ಟೇಜ್ ಹಳಿಗಳು	ವಾಹನ, USB

ಶಾಟ್ಕಿ ಡಯೋಡ್ಗಳು ಹೆಚ್ಚಿನ-ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ ಏಕೆಂದರೆ ಅವುಗಳ ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಶೂನ್ಯದ ಸಮೀಪ ಚೇತರಿಕೆಯ ಸಮಯವು ವಿದ್ಯುತ್ ನಷ್ಟ ಮತ್ತು ಶಾಖ ಉತ್ಪಾದನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ಅವರ ವೇಗದ ಸ್ವಿಚಿಂಗ್ ಗುಣಲಕ್ಷಣಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.

ಕಾಂಪ್ಯಾಕ್ಟ್ DC-DC ಪರಿವರ್ತಕಗಳಲ್ಲಿ, ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಸ್ಟ್ಯಾಂಡರ್ಡ್ ರೆಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್‌ಗಳಿಗಿಂತ ಕಡಿಮೆ ವಿದ್ಯುತ್ ನಷ್ಟವನ್ನು ಉಂಟುಮಾಡುತ್ತವೆ ಏಕೆಂದರೆ ಅವುಗಳ ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ನಿರಂತರ ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಶಾಖ ಉತ್ಪಾದನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಝೀನರ್ ಡಯೋಡ್ಗಳು ಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ ಮತ್ತು ನಿಯಂತ್ರಿತ ರಿವರ್ಸ್ ಬ್ರೇಕ್‌ಡೌನ್ ಕಾರ್ಯಾಚರಣೆಯ ಅಗತ್ಯವಿರುವಾಗ ಪ್ರಾಥಮಿಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ. ಟಿವಿಎಸ್ ಡಯೋಡ್ಗಳು, ಇದಕ್ಕೆ ವಿರುದ್ಧವಾಗಿ, ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳು ಮತ್ತು ESD ಘಟನೆಗಳ ವಿರುದ್ಧ ಅಸ್ಥಿರ ನಿಗ್ರಹ ಮತ್ತು ವೇಗದ ರಕ್ಷಣೆಗಾಗಿ ಹೊಂದುವಂತೆ ಮಾಡಲಾಗಿದೆ.

ಸ್ಟ್ಯಾಂಡರ್ಡ್ ರಿಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್ಗಳು ಅಲ್ಟ್ರಾ-ಫಾಸ್ಟ್ ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ ಕಡಿಮೆ ಮುಖ್ಯವಾದ ಸಾಮಾನ್ಯ AC-ಟು-DC ಪರಿವರ್ತನೆಗೆ ಹೆಚ್ಚು ಸೂಕ್ತವಾಗಿದೆ.

ಪ್ರತಿಯೊಂದು ಡಯೋಡ್ ಪ್ರಕಾರವು ಕೆಲವು ವಿದ್ಯುತ್ ವಹಿವಾಟುಗಳನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. ಉದಾಹರಣೆಗೆ, ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ವೇಗವಾಗಿ ಸ್ವಿಚಿಂಗ್ ಮತ್ತು ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ಅನ್ನು ಒದಗಿಸುತ್ತವೆ, ಆದರೆ ಅವು ಪ್ರಮಾಣಿತ ಸಿಲಿಕಾನ್ ರಿಕ್ಟಿಫೈಯರ್‌ಗಳಿಗೆ ಹೋಲಿಸಿದರೆ ಎತ್ತರದ ತಾಪಮಾನದಲ್ಲಿ ಹೆಚ್ಚಿನ ರಿವರ್ಸ್ ಲೀಕೇಜ್ ಪ್ರವಾಹವನ್ನು ಉತ್ಪಾದಿಸಬಹುದು.

ಈ ಕಾರ್ಯಕ್ಷಮತೆ ವ್ಯತ್ಯಾಸಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ಸರ್ಕ್ಯೂಟ್ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಉಷ್ಣ ಸ್ಥಿರತೆ ಮತ್ತು ಒಟ್ಟಾರೆ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಿಸ್ಟಮ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

SMD ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಗಾತ್ರಗಳು ಮತ್ತು ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆ

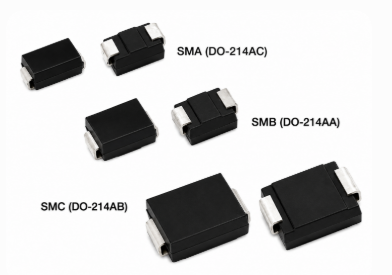

ಚಿತ್ರ 4. ಸಾಮಾನ್ಯ SMD ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಗಾತ್ರಗಳು: SMA, SMB, ಮತ್ತು SMC

ಮೇಲ್ಮೈ-ಮೌಂಟ್ ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಗಾತ್ರವು ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯ, ಉಷ್ಣ ಪ್ರಸರಣ, PCB ವಿಶ್ವಾಸಾರ್ಹತೆ, ಸ್ವಿಚಿಂಗ್ ಸ್ಥಿರತೆ ಮತ್ತು ಒಟ್ಟಾರೆ ಯಾಂತ್ರಿಕ ಬಾಳಿಕೆಗಳ ಮೇಲೆ ನೇರವಾಗಿ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.ಸರಿಯಾದ ಪ್ಯಾಕೇಜ್ ಅನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದು ಮುಖ್ಯವಾಗಿದೆ ಏಕೆಂದರೆ ಕಳಪೆ ಉಷ್ಣ ನಿರ್ವಹಣೆಯು ದಕ್ಷತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ಘಟಕದ ಜೀವಿತಾವಧಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಸಣ್ಣ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಕಾಂಪ್ಯಾಕ್ಟ್ ಕಡಿಮೆ-ಶಕ್ತಿಯ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ, ಆದರೆ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಗಣನೀಯ ಶಾಖವನ್ನು ಉತ್ಪಾದಿಸುವ ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ಮತ್ತು ಹೆಚ್ಚಿನ-ಶಕ್ತಿಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ದೊಡ್ಡ ಪ್ಯಾಕೇಜುಗಳು ಹೆಚ್ಚು ಸೂಕ್ತವಾಗಿವೆ.

ಪ್ಯಾಕೇಜ್	ಗರಿಷ್ಠ ಪ್ರಸ್ತುತ	ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆ	ವಿಶಿಷ್ಟ ಬಳಕೆ
SOD-523	ತುಂಬಾ ಕಡಿಮೆ	ಸೀಮಿತಗೊಳಿಸಲಾಗಿದೆ	ಸಿಗ್ನಲ್ ಬದಲಾಯಿಸುವುದು
SOD-323	ಕಡಿಮೆ	ಮಧ್ಯಮ	ಸಣ್ಣ ತರ್ಕ ಸರ್ಕ್ಯೂಟ್‌ಗಳು
SOD-123	ಮಧ್ಯಮ	ಉತ್ತಮ	ಝೀನರ್/ರೆಕ್ಟಿಫೈಯರ್
SMA	ಮಧ್ಯಮ-ಹೆಚ್ಚು	ಒಳ್ಳೆಯದು	ಶಕ್ತಿ ಸರಿಪಡಿಸುವಿಕೆ
SMB	ಹೆಚ್ಚು	ಬಲಶಾಲಿ	ಟಿ.ವಿ.ಎಸ್ ರಕ್ಷಣೆ
SMC	ಅತಿ ಹೆಚ್ಚು	ಅತ್ಯುತ್ತಮ	ಕೈಗಾರಿಕಾ ಶಕ್ತಿ

ಸಣ್ಣ SMD ಪ್ಯಾಕೇಜುಗಳು ಉದಾಹರಣೆಗೆ SOD-523 ಮತ್ತು SOD-323 PCB ಸ್ಪೇಸ್ ಸೀಮಿತವಾಗಿರುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಗ್ನಲ್-ಪ್ರೊಸೆಸಿಂಗ್ ಮತ್ತು ಕಡಿಮೆ-ಪ್ರಸ್ತುತ ಲಾಜಿಕ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.ಆದಾಗ್ಯೂ, ಅವುಗಳ ಕಡಿಮೆ ಉಷ್ಣ ಪ್ರಸರಣ ಸಾಮರ್ಥ್ಯವು ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ವಿದ್ಯುತ್ ಅನ್ವಯಿಕೆಗಳಿಗೆ ಅವುಗಳನ್ನು ಕಡಿಮೆ ಸೂಕ್ತವಾಗಿಸುತ್ತದೆ.

ದೊಡ್ಡ ಪ್ಯಾಕೇಜುಗಳು ಉದಾಹರಣೆಗೆ SMA, SMB, ಮತ್ತು SMC ಬಲವಾದ ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯವನ್ನು ಒದಗಿಸುತ್ತದೆ.ಅವುಗಳ ದೊಡ್ಡ ಮೇಲ್ಮೈ ವಿಸ್ತೀರ್ಣವು ಶಾಖವನ್ನು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ವಿತರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ಬೇಡಿಕೆಯಿರುವ ವಿದ್ಯುತ್ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಹೆಚ್ಚು ಸ್ಥಿರವಾದ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

ಅಧಿಕ-ಪ್ರವಾಹ ಮತ್ತು ಅಧಿಕ-ಆವರ್ತನ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆಯು ಹೆಚ್ಚು ಪ್ರಾಮುಖ್ಯತೆಯನ್ನು ಪಡೆಯುತ್ತದೆ ಏಕೆಂದರೆ ಅತಿಯಾದ ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಡಯೋಡ್ ಜೀವಿತಾವಧಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಕಡಿಮೆ ವಿದ್ಯುತ್ ದಕ್ಷತೆ ಮತ್ತು PCB ವೈಫಲ್ಯದ ಅಪಾಯವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಕಾಂಪ್ಯಾಕ್ಟ್ PCB ಲೇಔಟ್‌ಗಳಲ್ಲಿ, ಡಯೋಡ್ ಜಂಕ್ಷನ್‌ನೊಳಗೆ ಉತ್ಪತ್ತಿಯಾಗುವ ಶಾಖವು PCB ತಾಮ್ರದ ಪದರಗಳಿಗೆ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ವರ್ಗಾಯಿಸಬೇಕು.ಶಾಖವು ಸರಿಯಾಗಿ ಹರಡಲು ಸಾಧ್ಯವಾಗದಿದ್ದರೆ, ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ತ್ವರಿತವಾಗಿ ಏರಬಹುದು ಮತ್ತು ಥರ್ಮಲ್ ರನ್‌ಅವೇ, ಕಡಿಮೆ ದಕ್ಷತೆ, ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಅಸ್ಥಿರತೆ, ವೇಗವರ್ಧಿತ ಸೆಮಿಕಂಡಕ್ಟರ್ ವಯಸ್ಸಾದ ಮತ್ತು ಅಕಾಲಿಕ ಘಟಕ ವೈಫಲ್ಯವನ್ನು ರಚಿಸಬಹುದು.

ಪಿಸಿಬಿ ತಾಮ್ರದ ಪ್ರದೇಶ ಉಷ್ಣ ವರ್ತನೆಯನ್ನು ಸಹ ಬಲವಾಗಿ ಪ್ರಭಾವಿಸುತ್ತದೆ. ದೊಡ್ಡ ತಾಮ್ರ ಸುರಿಯುತ್ತದೆ ಡಯೋಡ್ ಪ್ಯಾಡ್‌ಗಳಿಗೆ ಸಂಪರ್ಕಗೊಂಡಿರುವುದು PCB ಮೇಲ್ಮೈಯಲ್ಲಿ ಶಾಖವನ್ನು ಹರಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಕಡಿಮೆ ಸ್ಥಳೀಕರಿಸಿದ ಹಾಟ್‌ಸ್ಪಾಟ್ ತಾಪಮಾನಗಳು ಮತ್ತು ಹೆಚ್ಚು ಸ್ಥಿರವಾದ ದೀರ್ಘಕಾಲೀನ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

ಹೆಚ್ಚಿನ ಶಕ್ತಿಯ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಉಷ್ಣ ಸ್ಥಿರತೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವಿಶಾಲವಾದ ತಾಮ್ರದ ಕುರುಹುಗಳು, ಥರ್ಮಲ್ ವಯಾಸ್, ಬಹು-ಪದರದ ತಾಮ್ರದ ವಿಮಾನಗಳು, ದೊಡ್ಡ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳು ಮತ್ತು ಸುಧಾರಿತ ಗಾಳಿಯ ಹರಿವಿನ ವಿನ್ಯಾಸವನ್ನು ಶಾಖದ ಸಂಗ್ರಹವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನವನ್ನು ನಿರ್ವಹಿಸುವ ಮೂಲಕ ಬೆಂಬಲಿಸಲಾಗುತ್ತದೆ.

ಡಯೋಡ್ ಆಯ್ಕೆಯ ಸಮಯದಲ್ಲಿ ಥರ್ಮಲ್ ಡಿರೇಟಿಂಗ್ ಮತ್ತೊಂದು ಪ್ರಮುಖ ಪರಿಗಣನೆಯಾಗಿದೆ.ಕಾರ್ಯಾಚರಣೆಯ ಉಷ್ಣತೆಯು ಹೆಚ್ಚಾದಂತೆ, ಡಯೋಡ್ನ ಗರಿಷ್ಠ ಸುರಕ್ಷಿತ ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯವು ಕಡಿಮೆಯಾಗುತ್ತದೆ.ನೈಜ ಕಾರ್ಯಾಚರಣಾ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಅಧಿಕ ಬಿಸಿಯಾಗುವುದನ್ನು ತಡೆಯಲು ಸಹಾಯ ಮಾಡಲು ಈ ಅವಹೇಳನಕಾರಿ ನಡವಳಿಕೆಯನ್ನು ಪರಿಗಣಿಸಬೇಕು.

ಸರಿಯಾದ ಪ್ಯಾಕೇಜ್ ಆಯ್ಕೆಯು ವಿದ್ಯುತ್ ದಕ್ಷತೆ, ಉಷ್ಣ ಸ್ಥಿರತೆ, ಯಾಂತ್ರಿಕ ಬಾಳಿಕೆ, ಉತ್ಪಾದನಾ ಸ್ಥಿರತೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಸರ್ಕ್ಯೂಟ್ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಅತ್ಯುತ್ತಮವಾಗಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಚಿತ್ರ 5. ದೊಡ್ಡ PCB ತಾಮ್ರದ ಪ್ರದೇಶಗಳು ಶಾಖವನ್ನು ಹರಡಲು ಮತ್ತು ಡಯೋಡ್ ತಾಪಮಾನವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ

PCB ತಾಮ್ರದ ಪ್ರದೇಶವು ಡಯೋಡ್ ತಾಪಮಾನವನ್ನು ಹೇಗೆ ಪ್ರಭಾವಿಸುತ್ತದೆ

PCB ತಾಮ್ರದ ಪ್ರದೇಶವು SMD ಡಯೋಡ್ ಥರ್ಮಲ್ ಕಾರ್ಯಕ್ಷಮತೆಯ ಮೇಲೆ ಬಲವಾದ ಪ್ರಭಾವವನ್ನು ಹೊಂದಿದೆ ಏಕೆಂದರೆ ತಾಮ್ರದ ಪದರವು ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ ಶಾಖ ಹರಡುವಿಕೆ ಅದು ಅರೆವಾಹಕ ಜಂಕ್ಷನ್‌ನಿಂದ ಶಾಖವನ್ನು ವರ್ಗಾಯಿಸುತ್ತದೆ.

ಡಯೋಡ್ ಮೂಲಕ ವಿದ್ಯುತ್ ಹರಿಯುವಾಗ, ವಿದ್ಯುತ್ ಪ್ರಸರಣವು ಜಂಕ್ಷನ್ ಒಳಗೆ ಶಾಖವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ.ಸುತ್ತಮುತ್ತಲಿನ ತಾಮ್ರದ ಪ್ರದೇಶವು ತುಂಬಾ ಚಿಕ್ಕದಾಗಿದ್ದರೆ, ಶಾಖವು ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಬಳಿ ಕೇಂದ್ರೀಕೃತವಾಗಿರುತ್ತದೆ ಮತ್ತು ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ತ್ವರಿತವಾಗಿ ಹೆಚ್ಚಿಸುತ್ತದೆ.

ದೊಡ್ಡ ತಾಮ್ರದ ಸುರಿಯುವಿಕೆಯು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಹಾಟ್‌ಸ್ಪಾಟ್ ತಾಪಮಾನಗಳು, ಶಾಖ ಹರಡುವಿಕೆಯನ್ನು ಹೆಚ್ಚಿಸಿ, ಕಡಿಮೆ ಉಷ್ಣ ಪ್ರತಿರೋಧ, ಎಸ್ದೀರ್ಘಕಾಲೀನ ಸ್ಥಿರತೆಯನ್ನು ಬೆಂಬಲಿಸಿ, ಮತ್ತು ಉಷ್ಣ ಒತ್ತಡವನ್ನು ಕಡಿಮೆ ಮಾಡಿ ನಿರಂತರ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ.

ಕಾಂಪ್ಯಾಕ್ಟ್ ಸ್ವಿಚಿಂಗ್ ನಿಯಂತ್ರಕಗಳು ಮತ್ತು ವೇಗದ ಚಾರ್ಜರ್‌ಗಳಲ್ಲಿ, ಸಾಕಷ್ಟು ತಾಮ್ರದ ಪ್ರದೇಶವು ಅವುಗಳ ದರದ ಪ್ರಸ್ತುತ ಮಿತಿಗಳಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತಿರುವಾಗಲೂ ಸಣ್ಣ ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಅಧಿಕ ಬಿಸಿಯಾಗಲು ಕಾರಣವಾಗಬಹುದು.

ತಾಮ್ರದ ಪ್ಯಾಡ್ ಗಾತ್ರವನ್ನು ವಿಸ್ತರಿಸುವುದು, ಆಂತರಿಕ ತಾಮ್ರದ ವಿಮಾನಗಳಿಗೆ ಪ್ಯಾಡ್‌ಗಳನ್ನು ಸಂಪರ್ಕಿಸುವುದು, ದಪ್ಪವಾದ ತಾಮ್ರದ ಪದರಗಳನ್ನು ಬಳಸುವುದು ಮತ್ತು ಥರ್ಮಲ್ ಸ್ಟಿಚಿಂಗ್ ವಯಾಸ್‌ಗಳನ್ನು ಸೇರಿಸುವ ಮೂಲಕ ಉಷ್ಣ ವರ್ಗಾವಣೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ವರ್ಧಿಸಲಾಗುತ್ತದೆ.

ಥರ್ಮಲ್ ಇಮೇಜಿಂಗ್ ವಿಶ್ಲೇಷಣೆಯು ಕಳಪೆ ತಾಮ್ರದ ವಿತರಣೆಯು ಪವರ್ ಡಯೋಡ್‌ಗಳು ಮತ್ತು ಸ್ವಿಚಿಂಗ್ ಘಟಕಗಳ ಬಳಿ ಸ್ಥಳೀಯ ಉಷ್ಣ ಹಾಟ್‌ಸ್ಪಾಟ್‌ಗಳನ್ನು ರಚಿಸುತ್ತದೆ ಎಂದು ಬಹಿರಂಗಪಡಿಸುತ್ತದೆ.

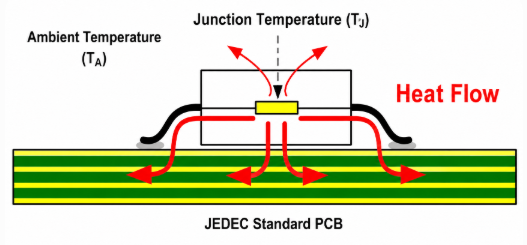

ಚಿತ್ರ 6. ಉಷ್ಣ ಪ್ರಸರಣದ ಸಮಯದಲ್ಲಿ ಡಯೋಡ್ ಜಂಕ್ಷನ್‌ನಿಂದ PCB ಗೆ ಶಾಖದ ಹರಿವು

ಅಂಡರ್ಸ್ಟ್ಯಾಂಡಿಂಗ್ ಥರ್ಮಲ್ ರೆಸಿಸ್ಟೆನ್ಸ್ (RθJA)

ಉಷ್ಣ ಪ್ರತಿರೋಧ, ಸಾಮಾನ್ಯವಾಗಿ ವ್ಯಕ್ತಪಡಿಸಲಾಗುತ್ತದೆ RθJA (ಜಂಕ್ಷನ್-ಟು-ಆಂಬಿಯೆಂಟ್ ಥರ್ಮಲ್ ರೆಸಿಸ್ಟೆನ್ಸ್), ಸೆಮಿಕಂಡಕ್ಟರ್ ಜಂಕ್ಷನ್‌ನಿಂದ ಸುತ್ತಮುತ್ತಲಿನ ಗಾಳಿಗೆ ಶಾಖ ವರ್ಗಾವಣೆಯನ್ನು ಎಷ್ಟು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಅಳೆಯುತ್ತದೆ.

ಕಡಿಮೆ RθJA ಮೌಲ್ಯಗಳು ಉತ್ತಮ ಕೂಲಿಂಗ್ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿ ಶಾಖ ವರ್ಗಾವಣೆಯನ್ನು ಸೂಚಿಸುತ್ತವೆ.

ವಿದ್ಯುತ್ ಪ್ರಸರಣ ಮತ್ತು ತಾಪಮಾನ ಏರಿಕೆಯ ನಡುವಿನ ಸಂಬಂಧವನ್ನು ಬಳಸಿಕೊಂಡು ಅಂದಾಜು ಮಾಡಬಹುದು:

ಟಿ_ಜೆ=ಟಿ_ಎ+(ಪಿ_ಡಿ×ಆರ್_θJA)

ಎಲ್ಲಿ:

• TJ = ಜಂಕ್ಷನ್ ತಾಪಮಾನ

• TA = ಸುತ್ತುವರಿದ ತಾಪಮಾನ

• PD = ವಿದ್ಯುತ್ ಪ್ರಸರಣ

• RθJA = ಜಂಕ್ಷನ್-ಟು-ಆಂಬಿಯೆಂಟ್ ಥರ್ಮಲ್ ರೆಸಿಸ್ಟೆನ್ಸ್

ವಿದ್ಯುತ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಈ ಸಂಬಂಧವು ಬಹಳ ಮುಖ್ಯವಾಗಿದೆ ಏಕೆಂದರೆ ಅತಿಯಾದ ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ, ದಕ್ಷತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಅರೆವಾಹಕ ವಯಸ್ಸಾದ ವೇಗವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ, ಥರ್ಮಲ್ ರನ್‌ಅವೇ ಅನ್ನು ಪ್ರಚೋದಿಸುತ್ತದೆ ಮತ್ತು ಶಾಶ್ವತ ಡಯೋಡ್ ವೈಫಲ್ಯವನ್ನು ಉಂಟುಮಾಡಬಹುದು.

ಉದಾಹರಣೆಗೆ, ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್ ವಿಸರ್ಜನೆ 1W RθJA ಮೌಲ್ಯದೊಂದಿಗೆ ಶಕ್ತಿಯ 80°C/W ಒಂದು ಅನುಭವಿಸಬಹುದು 80°C ಸುತ್ತುವರಿದ ತಾಪಮಾನಕ್ಕಿಂತ ಜಂಕ್ಷನ್ ತಾಪಮಾನ ಏರಿಕೆ.ಸುತ್ತಮುತ್ತಲಿನ ಗಾಳಿಯ ಉಷ್ಣತೆಯು ಇದ್ದರೆ 40°C, ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಸಮೀಪಿಸಬಹುದು 120°C, ಇದು ಉಷ್ಣದ ಒತ್ತಡವನ್ನು ಹೆಚ್ಚು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಪ್ರಾಯೋಗಿಕ PCB ವಿನ್ಯಾಸಗಳಲ್ಲಿ, ಕಾಂಪ್ಯಾಕ್ಟ್ SOD-323 ಶಾಟ್ಕಿ ಡಯೋಡ್ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ 1A ಪ್ರಸ್ತುತ ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಮೇಲಕ್ಕೆ ಹೆಚ್ಚಿಸಲು ಸಾಕಷ್ಟು ಶಕ್ತಿಯನ್ನು ಹೊರಹಾಕಬಹುದು 100°C PCB ತಾಮ್ರದ ಪ್ರದೇಶ ಸೀಮಿತವಾಗಿದ್ದರೆ.ತಾಮ್ರದ ಗಾತ್ರವನ್ನು ಹೆಚ್ಚಿಸುವುದು ಮತ್ತು ಥರ್ಮಲ್ ವಯಾಸ್ ಅನ್ನು ಸೇರಿಸುವುದು ಹಾಟ್‌ಸ್ಪಾಟ್ ತಾಪಮಾನವನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚು ಸ್ಥಿರವಾದ ದೀರ್ಘಕಾಲೀನ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ ಎಂದು ಉಷ್ಣ ಪರೀಕ್ಷೆಯು ಸಾಮಾನ್ಯವಾಗಿ ತೋರಿಸುತ್ತದೆ.

RθJA ಮೌಲ್ಯಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಮೇಲ್ಮೈ-ಮೌಂಟ್ ಡಯೋಡ್ ಡೇಟಾಶೀಟ್‌ಗಳಲ್ಲಿ ಪಟ್ಟಿಮಾಡಲಾಗುತ್ತದೆ ಮತ್ತು ನೈಜ PCB ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನವನ್ನು ಅಂದಾಜು ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ಕಡಿಮೆ ಉಷ್ಣ ನಿರೋಧಕ ಮೌಲ್ಯಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಬಲವಾದ ತಂಪಾಗಿಸುವ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ಸುತ್ತಮುತ್ತಲಿನ ಪರಿಸರಕ್ಕೆ ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿ ಶಾಖ ವರ್ಗಾವಣೆಯನ್ನು ಸೂಚಿಸುತ್ತವೆ.

ಸಣ್ಣ SMD ಪ್ಯಾಕೇಜುಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಿನ ಉಷ್ಣ ನಿರೋಧಕತೆಯನ್ನು ಹೊಂದಿರುತ್ತವೆ ಏಕೆಂದರೆ ಅವುಗಳ ಕಡಿಮೆಯಾದ ಮೇಲ್ಮೈ ವಿಸ್ತೀರ್ಣವು PCB ಮತ್ತು ಸುತ್ತಮುತ್ತಲಿನ ಗಾಳಿಯಲ್ಲಿ ಶಾಖ ವರ್ಗಾವಣೆಯನ್ನು ಮಿತಿಗೊಳಿಸುತ್ತದೆ.

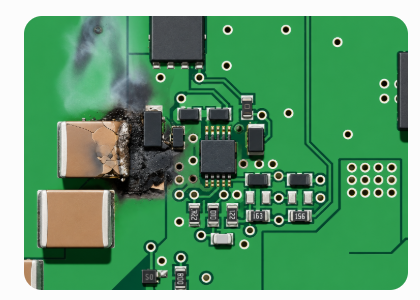

ಚಿತ್ರ 7. ಕಾಂಪ್ಯಾಕ್ಟ್ SMD ಪ್ಯಾಕೇಜುಗಳಲ್ಲಿ ಕಳಪೆ ಶಾಖದ ಪ್ರಸರಣದಿಂದ ಉಂಟಾಗುವ ಅತಿಯಾದ ಹಾನಿ

ಸಣ್ಣ SMD ಪ್ಯಾಕೇಜುಗಳು ಏಕೆ ವೇಗವಾಗಿ ಬಿಸಿಯಾಗುತ್ತವೆ

ಸಣ್ಣ SMD ಪ್ಯಾಕೇಜುಗಳು ಹೆಚ್ಚಾಗಿ ವೇಗವಾಗಿ ಬಿಸಿಯಾಗುತ್ತವೆ ಏಕೆಂದರೆ ಅವುಗಳು ಹೊಂದಿರುತ್ತವೆ ಸೀಮಿತ ಉಷ್ಣ ದ್ರವ್ಯರಾಶಿ, ಸಣ್ಣ ಶಾಖ ಪ್ರಸರಣ ಪ್ರದೇಶ, ಹೆಚ್ಚಿನ ಉಷ್ಣ ಪ್ರತಿರೋಧ, ಮತ್ತು ಕಡಿಮೆಯಾದ ತಾಮ್ರದ ಸಂಪರ್ಕ ಪ್ರದೇಶ.

ಉದಾಹರಣೆಗೆ , SOD-523 ಮತ್ತು SOD-323 ಪ್ಯಾಕೇಜುಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಸಿಗ್ನಲ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಅತ್ಯುತ್ತಮವಾಗಿವೆ, ಆದರೆ ನಿರಂತರ ವಿದ್ಯುತ್ ಪ್ರಸರಣವು ಗಣನೀಯ ಶಾಖವನ್ನು ಉತ್ಪಾದಿಸುವ ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ಸ್ವಿಚಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಅವು ಹೋರಾಡಬಹುದು.

ತಾಪಮಾನ ಹೆಚ್ಚಾದಂತೆ, ಲೀಕೇಜ್ ಕರೆಂಟ್ ಹೆಚ್ಚಾಗುತ್ತದೆ, ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಗುಣಲಕ್ಷಣಗಳು ಬದಲಾಗುತ್ತವೆ, ದಕ್ಷತೆ ಕಡಿಮೆಯಾಗುತ್ತದೆ ಮತ್ತು ಅರೆವಾಹಕ ಅವನತಿ ವೇಗಗೊಳ್ಳುತ್ತದೆ.

ಉದಾಹರಣೆಗೆ ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳಲ್ಲಿ ಸ್ಮಾರ್ಟ್ಫೋನ್ಗಳು ಮತ್ತು USB-C ಚಾರ್ಜರ್‌ಗಳು, ದಟ್ಟವಾಗಿ ಪ್ಯಾಕ್ ಮಾಡಲಾಗಿದೆ PCB ಲೇಔಟ್‌ಗಳು ಶಾಖವನ್ನು ಹಿಡಿದಿಟ್ಟುಕೊಳ್ಳಬಹುದು ಮತ್ತು ಸಣ್ಣ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳ ಸುತ್ತಲೂ ಥರ್ಮಲ್ ಬಿಲ್ಡಪ್ ಅನ್ನು ಹದಗೆಡಿಸಬಹುದು.ಕಳಪೆ ಗಾಳಿಯ ಹರಿವು ಉಷ್ಣ ಒತ್ತಡವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಏಕೆಂದರೆ ನೈಸರ್ಗಿಕ ಸಂವಹನವು ಕಾಂಪ್ಯಾಕ್ಟ್ ಆವರಣಗಳಲ್ಲಿ ಸೀಮಿತವಾಗಿರುತ್ತದೆ.

ದೊಡ್ಡ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡುವ ಮೂಲಕ, PCB ಗಾಳಿಯ ಹರಿವನ್ನು ಉತ್ತಮಗೊಳಿಸುವ ಮೂಲಕ, ತಾಮ್ರದ ಸಮತಲದ ಪ್ರದೇಶವನ್ನು ಹೆಚ್ಚಿಸುವ ಮೂಲಕ, ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡುವ ಮೂಲಕ ಮತ್ತು ಹೆಚ್ಚಿನ ದಕ್ಷತೆಯ ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಬಳಸುವ ಮೂಲಕ ಮಿತಿಮೀರಿದ ಅಪಾಯಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಕಡಿಮೆ ಮಾಡಲಾಗುತ್ತದೆ.

ಪ್ಯಾರಾಮೀಟರ್	ವಿವರಣೆ	ಪ್ರಾಮುಖ್ಯತೆ
ಹಿಮ್ಮುಖ ವೋಲ್ಟೇಜ್ (Vr)	ಗರಿಷ್ಠ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್	ತಡೆಯುತ್ತದೆ ಸ್ಥಗಿತ
ಮುಂದಕ್ಕೆ ವೋಲ್ಟೇಜ್ (Vf)	ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ವಹನ ಸಮಯದಲ್ಲಿ	ಪರಿಣಾಮ ಬೀರುತ್ತದೆ ದಕ್ಷತೆ ಮತ್ತು ಶಾಖ ಉತ್ಪಾದನೆ
ಸೋರಿಕೆ ಪ್ರಸ್ತುತ (IR)	ಹಿಮ್ಮುಖ ಪ್ರಸ್ತುತ ಸೋರಿಕೆ	ಗೆ ಮುಖ್ಯವಾಗಿದೆ ಕಡಿಮೆ-ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್ಗಳು
ಚೇತರಿಕೆಯ ಸಮಯ (ಟಿಆರ್ಆರ್)	ಸ್ವಿಚಿಂಗ್ ಚೇತರಿಕೆ ವೇಗ	ಗೆ ಮುಖ್ಯವಾಗಿದೆ ಹೆಚ್ಚಿನ ಆವರ್ತನ ಕಾರ್ಯಾಚರಣೆ
ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ (Cj)	ಸಂಗ್ರಹಿಸಲಾದ ಶುಲ್ಕ ಟರ್ಮಿನಲ್ಗಳ ನಡುವೆ	RF ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ ಮತ್ತು ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ
ಗರಿಷ್ಠ ಜಂಕ್ಷನ್ ತಾಪಮಾನ (Tj)	ಅತಿ ಹೆಚ್ಚು ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನ	ತಡೆಯುತ್ತದೆ ಉಷ್ಣ ಹಾನಿ

ದೊಡ್ಡ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಕಡಿಮೆ ಉಷ್ಣ ನಿರೋಧಕತೆ ಮತ್ತು ಉತ್ತಮ ಶಾಖ ಪ್ರಸರಣ ಸಾಮರ್ಥ್ಯವನ್ನು ಒದಗಿಸುತ್ತದೆ.ಸಣ್ಣ ಪ್ಯಾಕೇಜುಗಳು PCB ಗಾತ್ರವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡಿದರೂ, ನಿರಂತರ ಪ್ರಸ್ತುತ ಲೋಡ್ ಅಡಿಯಲ್ಲಿ ಅವುಗಳಿಗೆ ಹೆಚ್ಚು ಎಚ್ಚರಿಕೆಯ ಉಷ್ಣ ನಿರ್ವಹಣೆ ಅಗತ್ಯವಿರುತ್ತದೆ.

ಸಣ್ಣ ಮೇಲ್ಮೈ-ಮೌಂಟ್ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳು PCB ಜಾಗದ ಬಳಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆಯಾದರೂ, ಅವುಗಳಿಗೆ ಹೆಚ್ಚಿನ ಎಚ್ಚರಿಕೆಯ ಉಷ್ಣ ವಿನ್ಯಾಸದ ಅಗತ್ಯವಿರುತ್ತದೆ ಏಕೆಂದರೆ ಅವುಗಳ ಕಡಿಮೆಯಾದ ಮೇಲ್ಮೈ ವಿಸ್ತೀರ್ಣವು ನಿರಂತರ ಪ್ರಸ್ತುತ ಹೊರೆಯಲ್ಲಿ ಶಾಖದ ಹರಡುವಿಕೆಯ ಸಾಮರ್ಥ್ಯವನ್ನು ಮಿತಿಗೊಳಿಸುತ್ತದೆ.

ಚಿತ್ರ 8. PCB ಹೀಟ್ ಡಿಸ್ಸಿಪೇಶನ್ ಮತ್ತು ಕೂಲಿಂಗ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ಬಳಸಲಾಗುವ ಥರ್ಮಲ್ ಮೂಲಕ ಪ್ಯಾಟರ್ನ್ಸ್

ಥರ್ಮಲ್ ವಯಾಸ್ ಮತ್ತು ಮಲ್ಟಿ-ಲೇಯರ್ ಪಿಸಿಬಿ ಕೂಲಿಂಗ್

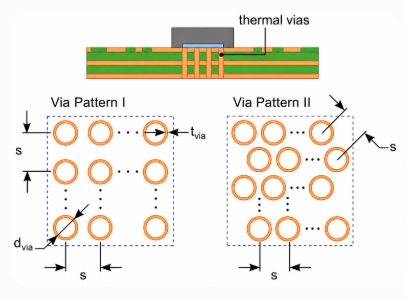

ಥರ್ಮಲ್ ವಯಾಸ್‌ಗಳು ಲೇಪಿತ ರಂಧ್ರಗಳಾಗಿವೆ, ಅದು ಮೇಲಿನ PCB ಪದರದಿಂದ ಆಂತರಿಕ ಅಥವಾ ಕೆಳಗಿನ ತಾಮ್ರದ ವಿಮಾನಗಳಿಗೆ ಶಾಖವನ್ನು ವರ್ಗಾಯಿಸುತ್ತದೆ.ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಬಳಿ ಶಾಖವನ್ನು ಕೇಂದ್ರೀಕರಿಸುವ ಬದಲು ಅನೇಕ PCB ಪದರಗಳಲ್ಲಿ ಶಾಖವನ್ನು ವಿತರಿಸಲು ಅವು ಸಹಾಯ ಮಾಡುತ್ತವೆ.

ಥರ್ಮಲ್ ವಯಾಸ್ ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಉಷ್ಣ ಹರಡುವಿಕೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, ಹಾಟ್‌ಸ್ಪಾಟ್ ರಚನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಬಹು-ಪದರದ PCB ತಾಮ್ರದ ವಿಮಾನಗಳು ಶಾಖದ ಹರಡುವಿಕೆಯನ್ನು ಮತ್ತಷ್ಟು ಬೆಂಬಲಿಸುತ್ತವೆ ಏಕೆಂದರೆ ದೊಡ್ಡ ಆಂತರಿಕ ತಾಮ್ರದ ಪ್ರದೇಶಗಳು ಶಾಖವನ್ನು ಹೀರಿಕೊಳ್ಳುವ ಮತ್ತು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ವಿತರಿಸುವ ಉಷ್ಣ ಜಲಾಶಯಗಳಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತವೆ.ಗಾಳಿಯ ಹರಿವು ಸೀಮಿತವಾಗಿರುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ಹೈ-ಪವರ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಇದು ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.

ಚಿತ್ರ 9. ಗಾಳಿಯ ಹರಿವು SMD ಡಯೋಡ್ ಕೂಲಿಂಗ್ ಅನ್ನು ಸುಧಾರಿಸುತ್ತದೆ

ಸರಿಯಾದ ಗಾಳಿಯ ಹರಿವು SMD ಡಯೋಡ್ ಕೂಲಿಂಗ್ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ

ಗಾಳಿಯ ಹರಿವು ಡಯೋಡ್ ಆಪರೇಟಿಂಗ್ ತಾಪಮಾನವನ್ನು ಬಲವಾಗಿ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಹೆಚ್ಚಿನ ಶಕ್ತಿಯ ಅನ್ವಯಗಳಲ್ಲಿ.ಕಳಪೆ ಗಾಳಿಯ ಹರಿವಿನ ಪರಿಸ್ಥಿತಿಗಳು PCB ಮೇಲ್ಮೈ ಬಳಿ ಶಾಖವನ್ನು ಹಿಡಿದಿಟ್ಟುಕೊಳ್ಳಬಹುದು ಮತ್ತು ಜಂಕ್ಷನ್ ತಾಪಮಾನ, ಸೋರಿಕೆ ಪ್ರಸ್ತುತ, ಉಷ್ಣ ಒತ್ತಡ ಮತ್ತು ವೈಫಲ್ಯದ ಸಂಭವನೀಯತೆಯನ್ನು ಹೆಚ್ಚಿಸಬಹುದು.

ತಂಪಾಗಿಸುವ ಫ್ಯಾನ್‌ಗಳಿಂದ ಬಲವಂತದ ಗಾಳಿಯ ಹರಿವು ಶಾಖವನ್ನು ಹೆಚ್ಚು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ತೆಗೆದುಹಾಕಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ನಿರಂತರ ಶಾಖದ ಹರಡುವಿಕೆಯ ಅಗತ್ಯವಿರುವ ಹೆಚ್ಚಿನ-ಶಕ್ತಿಯ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಮಧ್ಯಮ ಗಾಳಿಯ ಹರಿವು ಸುಧಾರಣೆಗಳು ಸಹ ಡಯೋಡ್ ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಕಡಿಮೆ ಮಾಡಬಹುದು ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಕಾರ್ಯಾಚರಣೆಯ ಸ್ಥಿರತೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

ಹೈ-ಕರೆಂಟ್ ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಥರ್ಮಲ್ ಡಿರೇಟಿಂಗ್

ಥರ್ಮಲ್ ಡಿರೇಟಿಂಗ್ ಎನ್ನುವುದು ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ ಹೆಚ್ಚಾದಂತೆ ಡಯೋಡ್‌ನ ಅನುಮತಿಸುವ ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯವನ್ನು ಕಡಿಮೆ ಮಾಡುವುದನ್ನು ಸೂಚಿಸುತ್ತದೆ.

ಹೆಚ್ಚಿನ ಡಯೋಡ್ ಡೇಟಾಶೀಟ್‌ಗಳು ನಿಯಂತ್ರಿತ ಪ್ರಯೋಗಾಲಯದ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್‌ಗಳನ್ನು ಸೂಚಿಸುತ್ತವೆ, ಸಾಮಾನ್ಯವಾಗಿ ಸುಮಾರು 25 ° C ಸುತ್ತುವರಿದ ತಾಪಮಾನ.ನೈಜ ವಿದ್ಯುನ್ಮಾನ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನವು ಆಗಾಗ್ಗೆ ಹೆಚ್ಚಾಗಿರುತ್ತದೆ.

ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಹೆಚ್ಚಾದಂತೆ, ಸುರಕ್ಷಿತ ಆಪರೇಟಿಂಗ್ ಕರೆಂಟ್ ಕಡಿಮೆಯಾಗುತ್ತದೆ, ಲೀಕೇಜ್ ಕರೆಂಟ್ ಹೆಚ್ಚಾಗುತ್ತದೆ, ವಿದ್ಯುತ್ ಪ್ರಸರಣ ಹೆಚ್ಚಾಗುತ್ತದೆ ಮತ್ತು ಥರ್ಮಲ್ ರನ್ವೇ ಅಪಾಯವು ಹೆಚ್ಚಾಗುತ್ತದೆ.

ಥರ್ಮಲ್ ಡಿರೇಟಿಂಗ್ ಮಾರ್ಜಿನ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಕೆಟ್ಟ-ಕೇಸ್ ಆಪರೇಟಿಂಗ್ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಅನ್ವಯಿಸಲಾಗುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಹೆಚ್ಚಿನ-ಶಕ್ತಿ ಮತ್ತು ಹೆಚ್ಚಿನ-ಆವರ್ತನ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಶಾಖ ಉತ್ಪಾದನೆಯು ನಿರಂತರವಾಗಿರುತ್ತದೆ.

ಥರ್ಮಲ್ ಡಿರೇಟಿಂಗ್ ಅನ್ನು ನಿರ್ಲಕ್ಷಿಸುವುದರಿಂದ ಅಕಾಲಿಕ ಘಟಕ ವೈಫಲ್ಯ, ಅಸ್ಥಿರ ಸರ್ಕ್ಯೂಟ್ ನಡವಳಿಕೆ, ಅತಿಯಾದ ತಾಪನ ಮತ್ತು ಉತ್ಪನ್ನದ ಜೀವಿತಾವಧಿ ಕಡಿಮೆಯಾಗಬಹುದು.

ಸರಿಯಾದ ಥರ್ಮಲ್ ವಿನ್ಯಾಸವು ಸುದೀರ್ಘ ಸೇವಾ ಜೀವಿತಾವಧಿಯಲ್ಲಿ ನಿರಂತರ ವಿದ್ಯುತ್ ಮತ್ತು ಪರಿಸರ ಒತ್ತಡದ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ SMD ಡಯೋಡ್‌ಗಳು ಸುರಕ್ಷಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದೆಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

SMD ಡಯೋಡ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ನಿಜವಾದ PCB ಥರ್ಮಲ್ ತೊಂದರೆಗಳು

ಆಧುನಿಕ SMD ಡಯೋಡ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ಉಷ್ಣ ನಿರ್ವಹಣೆ ಸಮಸ್ಯೆಗಳು ಅತ್ಯಂತ ಸಾಮಾನ್ಯವಾದ ವಿಶ್ವಾಸಾರ್ಹತೆ ಸವಾಲುಗಳಾಗಿವೆ.SMD ಪ್ಯಾಕೇಜುಗಳು ಕಾಂಪ್ಯಾಕ್ಟ್ ಮತ್ತು PCB ಗಳಲ್ಲಿ ದಟ್ಟವಾಗಿ ಪ್ಯಾಕ್ ಆಗಿರುವುದರಿಂದ, ಅತಿಯಾದ ಶಾಖದ ರಚನೆಯು ತ್ವರಿತವಾಗಿ ವಿದ್ಯುತ್ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಸರ್ಕ್ಯೂಟ್ ಸ್ಥಿರತೆಯ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.

ವಿದ್ಯುತ್ ನಿರ್ವಹಣೆ ಮತ್ತು ಹಿಮ್ಮುಖ ಧ್ರುವೀಯತೆಯ ರಕ್ಷಣೆಗಾಗಿ ಕಾಂಪ್ಯಾಕ್ಟ್ SOD-323 ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಬಳಸುವ ಪೋರ್ಟಬಲ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಒಂದು ಸಾಮಾನ್ಯ ಪ್ರಾಯೋಗಿಕ ಸಮಸ್ಯೆ ಸಂಭವಿಸುತ್ತದೆ.

ನಿಜವಾದ PCB ಥರ್ಮಲ್ ಸಮಸ್ಯೆ: SOD-323 ಅಧಿಕ ತಾಪ

ಕಾಂಪ್ಯಾಕ್ಟ್ ಹೈ-ಕರೆಂಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ, PCB ತಾಮ್ರದ ಪ್ರದೇಶವು ತುಂಬಾ ಚಿಕ್ಕದಾಗಿದ್ದರೆ, ಗಾಳಿಯ ಹರಿವನ್ನು ನಿರ್ಬಂಧಿಸಿದಾಗ, ಸ್ವಿಚಿಂಗ್ ಕರೆಂಟ್ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯ ಮಿತಿಗಳನ್ನು ಮೀರಿದಾಗ, ಥರ್ಮಲ್ ವಯಾಸ್ ಇಲ್ಲದಿರುವಾಗ ಅಥವಾ PCB ಜಾಡಿನ ಅಗಲವು ಸಾಕಷ್ಟಿಲ್ಲದಿದ್ದಾಗ SOD-323 ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಹೆಚ್ಚು ಬಿಸಿಯಾಗಬಹುದು.

ಜಂಕ್ಷನ್ ತಾಪಮಾನ ಹೆಚ್ಚಾದಂತೆ, ಡಯೋಡ್ ಕಡಿಮೆ ದಕ್ಷತೆ, ಹೆಚ್ಚಿದ ಸೋರಿಕೆ ಪ್ರವಾಹ, ಉಷ್ಣ ಓಡಿಹೋಗುವಿಕೆ, ವೋಲ್ಟೇಜ್ ಅಸ್ಥಿರತೆ ಮತ್ತು ಅಕಾಲಿಕ ಸೆಮಿಕಂಡಕ್ಟರ್ ಅವನತಿಯನ್ನು ಅನುಭವಿಸಬಹುದು.

ಗೋಚರಿಸುವ ರೋಗಲಕ್ಷಣಗಳು ಸಾಮಾನ್ಯವಾಗಿ PCB ಬಣ್ಣ ಬದಲಾವಣೆ, ಡಯೋಡ್ ಬಳಿ ಸುಟ್ಟ ಗುರುತುಗಳು, ಅಸ್ಥಿರ ಚಾರ್ಜಿಂಗ್ ನಡವಳಿಕೆ, ಕಡಿಮೆಯಾದ ವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ದಕ್ಷತೆ ಮತ್ತು ಮರುಕಳಿಸುವ ಸರ್ಕ್ಯೂಟ್ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ.

ಕಾಂಪ್ಯಾಕ್ಟ್ USB-C ಚಾರ್ಜರ್‌ಗಳು ಮತ್ತು DC-DC ಪರಿವರ್ತಕಗಳಲ್ಲಿ, ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಅತಿಯಾಗಿ ಬಿಸಿ ಮಾಡುವುದರಿಂದ ಚಾರ್ಜಿಂಗ್ ದಕ್ಷತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಸ್ಥಳೀಯ ಉಷ್ಣ ಒತ್ತಡದಿಂದಾಗಿ ಹತ್ತಿರದ ಘಟಕಗಳ ಜೀವಿತಾವಧಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಒಂದು ಕಾಂಪ್ಯಾಕ್ಟ್ USB-C ಚಾರ್ಜರ್ ವಿನ್ಯಾಸದಲ್ಲಿ, ಒಂದು ಸಣ್ಣ SOD-323 Schottky ಡಯೋಡ್ ನಿರಂತರ ವೇಗದ ಚಾರ್ಜಿಂಗ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ವಿಪರೀತ ಬಿಸಿಯಾಯಿತು ಏಕೆಂದರೆ ಸುತ್ತಮುತ್ತಲಿನ PCB ತಾಮ್ರದ ಪ್ರದೇಶವು ಸರಿಯಾದ ಶಾಖವನ್ನು ಹರಡಲು ತುಂಬಾ ಚಿಕ್ಕದಾಗಿದೆ.ಥರ್ಮಲ್ ಇಮೇಜಿಂಗ್ ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಬಳಿ ಸ್ಥಳೀಕರಿಸಿದ ಹಾಟ್‌ಸ್ಪಾಟ್ ತಾಪಮಾನವನ್ನು ಬಹಿರಂಗಪಡಿಸಿತು, ಇದು ವಿಸ್ತೃತ ಕಾರ್ಯಾಚರಣೆಯ ನಂತರ ಅಸ್ಥಿರ ಚಾರ್ಜಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಉಂಟುಮಾಡಿತು.ದೊಡ್ಡದಾದ SMA ಪ್ಯಾಕೇಜ್‌ನೊಂದಿಗೆ ಡಯೋಡ್ ಅನ್ನು ಬದಲಾಯಿಸುವುದು ಮತ್ತು ಥರ್ಮಲ್ ವಯಾಸ್ ಅನ್ನು ಸೇರಿಸುವುದು ಕಡಿಮೆ ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನವನ್ನು ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡಿತು.

ಈ ರೀತಿಯ ಮಿತಿಮೀರಿದ ಸಮಸ್ಯೆಯು PCB ಲೇಔಟ್ ಗುಣಮಟ್ಟವು ಕಾಂಪ್ಯಾಕ್ಟ್ ಹೈ-ಪವರ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಿಸ್ಟಮ್‌ಗಳಲ್ಲಿ ಉಷ್ಣ ಸ್ಥಿರತೆ ಮತ್ತು ಅರೆವಾಹಕ ಜೀವಿತಾವಧಿಯನ್ನು ನೇರವಾಗಿ ಹೇಗೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ ಎಂಬುದನ್ನು ತೋರಿಸುತ್ತದೆ.

ಪ್ರಾಯೋಗಿಕ PCB ಥರ್ಮಲ್ ಪರಿಹಾರ

ಡಯೋಡ್ ಪ್ಯಾಡ್‌ಗಳ ಸುತ್ತಲೂ ತಾಮ್ರದ ಸುರಿಯುವ ಪ್ರದೇಶವನ್ನು ಹೆಚ್ಚಿಸುವುದು ದೊಡ್ಡ PCB ಮೇಲ್ಮೈಯಲ್ಲಿ ಶಾಖವನ್ನು ಹರಡುವ ಮೂಲಕ ಉಷ್ಣ ಪ್ರಸರಣವನ್ನು ಹೆಚ್ಚಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ವಿಶಾಲವಾದ ತಾಮ್ರದ ಕುರುಹುಗಳು, ಬಹು-ಪದರದ ತಾಮ್ರದ ವಿಮಾನಗಳು, ಥರ್ಮಲ್ ವಯಾಸ್, ಸುಧಾರಿತ ಗಾಳಿಯ ಹರಿವಿನ ವಿನ್ಯಾಸ ಮತ್ತು ಹೆಚ್ಚಿನ ಪ್ರಸ್ತುತ ಲೋಡ್‌ಗಳಿಗಾಗಿ ದೊಡ್ಡ ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್‌ಗಳನ್ನು ಬಳಸುವ ಮೂಲಕ ಉಷ್ಣ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಬೆಂಬಲಿಸಲಾಗುತ್ತದೆ.

ಪ್ರಾಯೋಗಿಕ PCB ವಿನ್ಯಾಸಗಳಲ್ಲಿ, ಕಳಪೆ ಉಷ್ಣ ನಿರ್ವಹಣೆಯು ಸ್ಥಳೀಯ ಹಾಟ್‌ಸ್ಪಾಟ್ ತಾಪಮಾನವನ್ನು ರಚಿಸಬಹುದು ಅದು ಅರೆವಾಹಕ ವಯಸ್ಸಾದ ವೇಗವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವೈಫಲ್ಯದ ಪ್ರಮಾಣವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.ಸರಿಯಾದ ಥರ್ಮಲ್ ಲೇಔಟ್ ವಿನ್ಯಾಸವು ಸ್ಥಿರವಾದ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ನಿರ್ವಹಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ವಿಶೇಷವಾಗಿ ಗಾಳಿಯ ಹರಿವು ಮತ್ತು ತಂಪಾಗಿಸುವ ಸ್ಥಳವು ಸೀಮಿತವಾಗಿರುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ.

ಥರ್ಮಲ್ ಇಮೇಜಿಂಗ್ ವಿಶ್ಲೇಷಣೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ PCB ಅಭಿವೃದ್ಧಿಯ ಸಮಯದಲ್ಲಿ ಮಿತಿಮೀರಿದ ಘಟಕಗಳನ್ನು ಗುರುತಿಸಲು ಮತ್ತು ಸಾಮೂಹಿಕ ಉತ್ಪಾದನೆಯ ಮೊದಲು ಶಾಖದ ವಿತರಣೆಯನ್ನು ಅತ್ಯುತ್ತಮವಾಗಿಸಲು ಬಳಸಲಾಗುತ್ತದೆ.

ಆಧುನಿಕ ವಿದ್ಯುನ್ಮಾನ ವ್ಯವಸ್ಥೆಗಳು ಎಚ್ಚರಿಕೆಯ ಉಷ್ಣ ವಿನ್ಯಾಸದ ಮೇಲೆ ಹೆಚ್ಚು ಅವಲಂಬಿತವಾಗಿದೆ ಏಕೆಂದರೆ ಸಣ್ಣ ತಾಪಮಾನ ಹೆಚ್ಚಳವು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ವಿದ್ಯುತ್ ಸ್ಥಿರತೆಯ ಮೇಲೆ ಹೆಚ್ಚು ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.

SMD ಡಯೋಡ್ ಆಯ್ಕೆಗಾಗಿ ಪ್ರಮುಖ ವಿದ್ಯುತ್ ನಿಯತಾಂಕಗಳು

ಸರಿಯಾದ SMD ಡಯೋಡ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡುವುದರಿಂದ ದಕ್ಷತೆ, ಉಷ್ಣ ಸ್ಥಿರತೆ, ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ಸರ್ಕ್ಯೂಟ್ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಮೇಲೆ ನೇರವಾಗಿ ಪರಿಣಾಮ ಬೀರುವ ಹಲವಾರು ಪ್ರಮುಖ ವಿದ್ಯುತ್ ನಿಯತಾಂಕಗಳ ಎಚ್ಚರಿಕೆಯ ಮೌಲ್ಯಮಾಪನದ ಅಗತ್ಯವಿದೆ.

ವಿಭಿನ್ನ ಆಪರೇಟಿಂಗ್ ಷರತ್ತುಗಳಿಗಾಗಿ ವಿಭಿನ್ನ ಡಯೋಡ್ ಪ್ರಕಾರಗಳನ್ನು ಹೊಂದುವಂತೆ ಮಾಡಲಾಗಿದೆ.ಕೆಲವು ಹೈ-ಸ್ಪೀಡ್ ಸ್ವಿಚಿಂಗ್‌ಗಾಗಿ ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ, ಆದರೆ ಇತರರು ಉಲ್ಬಣ ರಕ್ಷಣೆ, ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ ಅಥವಾ ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯಕ್ಕೆ ಆದ್ಯತೆ ನೀಡುತ್ತಾರೆ.ಈ ವಿದ್ಯುತ್ ನಿಯತಾಂಕಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ನಿರ್ದಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್‌ಗೆ ಹೆಚ್ಚು ಸೂಕ್ತವಾದ ಡಯೋಡ್ ಅನ್ನು ನಿರ್ಧರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಪ್ಯಾರಾಮೀಟರ್	ವಿವರಣೆ	ಪ್ರಾಮುಖ್ಯತೆ
ಹಿಮ್ಮುಖ ವೋಲ್ಟೇಜ್ (Vr)	ಗರಿಷ್ಠ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್	ತಡೆಯುತ್ತದೆ ಸ್ಥಗಿತ
ಮುಂದಕ್ಕೆ ವೋಲ್ಟೇಜ್ (Vf)	ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ವಹನ ಸಮಯದಲ್ಲಿ	ಪರಿಣಾಮ ಬೀರುತ್ತದೆ ದಕ್ಷತೆ ಮತ್ತು ಶಾಖ ಉತ್ಪಾದನೆ
ಸೋರಿಕೆ ಪ್ರಸ್ತುತ (IR)	ಹಿಮ್ಮುಖ ಪ್ರಸ್ತುತ ಸೋರಿಕೆ	ಗೆ ಮುಖ್ಯವಾಗಿದೆ ಕಡಿಮೆ-ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್ಗಳು
ಚೇತರಿಕೆಯ ಸಮಯ (ಟಿಆರ್ಆರ್)	ಸ್ವಿಚಿಂಗ್ ಚೇತರಿಕೆ ವೇಗ	ಗೆ ಮುಖ್ಯವಾಗಿದೆ ಹೆಚ್ಚಿನ ಆವರ್ತನ ಕಾರ್ಯಾಚರಣೆ
ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ (Cj)	ಸಂಗ್ರಹಿಸಲಾದ ಶುಲ್ಕ ಟರ್ಮಿನಲ್ಗಳ ನಡುವೆ	RF ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ ಮತ್ತು ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯಕ್ಷಮತೆ
ಗರಿಷ್ಠ ಜಂಕ್ಷನ್ ತಾಪಮಾನ (Tj)	ಅತಿ ಹೆಚ್ಚು ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನ	ತಡೆಯುತ್ತದೆ ಉಷ್ಣ ಹಾನಿ

ತಪ್ಪಾದ ವಿದ್ಯುತ್ ನಿಯತಾಂಕಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದರಿಂದ ಅಧಿಕ ತಾಪ, ಅಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆ, ಅತಿಯಾದ ವಿದ್ಯುತ್ ನಷ್ಟ, ಕಡಿಮೆ ದಕ್ಷತೆ, ಥರ್ಮಲ್ ರನ್‌ಅವೇ ಮತ್ತು ಅಕಾಲಿಕ ಘಟಕ ವೈಫಲ್ಯಕ್ಕೆ ಕಾರಣವಾಗಬಹುದು.ಸರಿಯಾದ ನಿಯತಾಂಕದ ಆಯ್ಕೆಯು ಸರ್ಕ್ಯೂಟ್ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಉಷ್ಣ ಸ್ಥಿರತೆ, ಶಕ್ತಿ ದಕ್ಷತೆ ಮತ್ತು ದೀರ್ಘಕಾಲೀನ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ (Vf)

ಫಾರ್ವರ್ಡ್ ಬಯಾಸ್ ಕಾರ್ಯಾಚರಣೆಯ ಸಮಯದಲ್ಲಿ ಡಯೋಡ್ ಮೂಲಕ ಪ್ರಸ್ತುತ ಹರಿಯುವಾಗ ಎಷ್ಟು ವೋಲ್ಟೇಜ್ ಕಳೆದುಹೋಗುತ್ತದೆ ಎಂಬುದನ್ನು ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ನಿರ್ಧರಿಸುತ್ತದೆ.

ಡಯೋಡ್ ಪ್ರಕಾರ	ವಿಶಿಷ್ಟ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್
ಶಾಟ್ಕಿ ಡಯೋಡ್	0.2V-0.4V
ಸಿಲಿಕಾನ್ ರೆಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್	0.7V–1.1V

ಲೋವರ್ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ನೇರವಾಗಿ ವಿದ್ಯುತ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಏಕೆಂದರೆ ವಹನದ ಸಮಯದಲ್ಲಿ ಕಡಿಮೆ ವಿದ್ಯುತ್ ಶಕ್ತಿಯು ಶಾಖವಾಗಿ ಪರಿವರ್ತನೆಗೊಳ್ಳುತ್ತದೆ.ಉಷ್ಣ ನಿರ್ವಹಣಾ ಸ್ಥಳವು ಸೀಮಿತವಾಗಿರುವ ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಇದು ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.

ಕಡಿಮೆ ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ಮತ್ತು ವೇಗದ ಸ್ವಿಚಿಂಗ್ ನಡವಳಿಕೆಯಿಂದಾಗಿ ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ ಆಯ್ಕೆ ಮಾಡಲಾಗುತ್ತದೆ.ಆದಾಗ್ಯೂ, ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಸಿಲಿಕಾನ್ ರಿಕ್ಟಿಫೈಯರ್‌ಗಳು ಉತ್ತಮ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಸಹಿಷ್ಣುತೆ ಮತ್ತು ಕೆಲವು ಅನ್ವಯಗಳಲ್ಲಿ ಕಡಿಮೆ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಒದಗಿಸಬಹುದು.

ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಸಹ ಉಷ್ಣ ಒತ್ತಡವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ, ಕಡಿಮೆ ಜಂಕ್ಷನ್ ತಾಪಮಾನ, ಮತ್ತು ಘಟಕದ ಜೀವಿತಾವಧಿಯನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ.

ಶಕ್ತಿಯ ವಿಸರ್ಜನೆಯ ಸಂಬಂಧ:

P=V_f× I

ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್‌ನಲ್ಲಿನ ಸಣ್ಣ ಕಡಿತವು ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ನಷ್ಟವನ್ನು ಬಹಳವಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ (Vr)

ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್ ಡಯೋಡ್ ವಿದ್ಯುತ್ ಸ್ಥಗಿತ ಸಂಭವಿಸುವ ಮೊದಲು ಸುರಕ್ಷಿತವಾಗಿ ತಡೆದುಕೊಳ್ಳುವ ಗರಿಷ್ಠ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ವ್ಯಾಖ್ಯಾನಿಸುತ್ತದೆ.ಅನ್ವಯಿಸಲಾದ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ರೇಟ್ ಮಿತಿಯನ್ನು ಮೀರಿದರೆ, ಡಯೋಡ್ ಹಿಮಪಾತದ ಸ್ಥಗಿತ, ಅತಿಯಾದ ಸೋರಿಕೆ ಪ್ರಸ್ತುತ, ಶಾಶ್ವತ ಅರೆವಾಹಕ ಹಾನಿ ಮತ್ತು ವೋಲ್ಟೇಜ್ ಉಲ್ಬಣಗಳ ಸಮಯದಲ್ಲಿ PCB ವೈಫಲ್ಯವನ್ನು ಅನುಭವಿಸಬಹುದು.

ಅಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳಲು ಸಹಾಯ ಮಾಡಲು ಹೆಚ್ಚುವರಿ ಸುರಕ್ಷತಾ ಅಂಚುಗಳೊಂದಿಗೆ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಆಯ್ಕೆ ಮಾಡಲಾಗುತ್ತದೆ.ಸಾಕಷ್ಟು ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಅಂಚು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಸಮಸ್ಯೆಗಳು ಮತ್ತು ಅನಿರೀಕ್ಷಿತ ಕ್ಷೇತ್ರ ವೈಫಲ್ಯಗಳ ಅಪಾಯವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಲೀಕೇಜ್ ಕರೆಂಟ್ (IR)

ಲೀಕೇಜ್ ಕರೆಂಟ್ ರಿವರ್ಸ್ ಬಯಾಸ್ಡ್ ಆಗಿರುವಾಗ ಡಯೋಡ್ ಮೂಲಕ ಹರಿಯುವ ಸಣ್ಣ ಪ್ರಮಾಣದ ರಿವರ್ಸ್ ಕರೆಂಟ್ ಅನ್ನು ಸೂಚಿಸುತ್ತದೆ.ಲೀಕೇಜ್ ಕರೆಂಟ್ ಸಾಮಾನ್ಯವಾಗಿ ತುಂಬಾ ಚಿಕ್ಕದಾಗಿದ್ದರೂ, ಅತಿಯಾದ ಸೋರಿಕೆಯು ಬ್ಯಾಟರಿ ಬಾಳಿಕೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಕಡಿಮೆ ಸ್ಟ್ಯಾಂಡ್‌ಬೈ ದಕ್ಷತೆ, ಉಷ್ಣ ಒತ್ತಡವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ನಿಖರವಾದ ಕಡಿಮೆ-ವಿದ್ಯುತ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.

ತಾಪಮಾನ ಹೆಚ್ಚಾದಂತೆ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಸಾಮಾನ್ಯವಾಗಿ ಹೆಚ್ಚಾಗುತ್ತದೆ, ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಹೆಚ್ಚಾಗುತ್ತದೆ ಮತ್ತು ಅರೆವಾಹಕ ವಯಸ್ಸಾದ ಸಂಭವಿಸುತ್ತದೆ.ಪೋರ್ಟಬಲ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್, ಬ್ಯಾಟರಿ-ಚಾಲಿತ ವ್ಯವಸ್ಥೆಗಳು, IoT ಸಾಧನಗಳು ಮತ್ತು ಶಕ್ತಿ-ಸಮರ್ಥ ಸ್ಟ್ಯಾಂಡ್‌ಬೈ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಕಡಿಮೆ ಸೋರಿಕೆ ಕಾರ್ಯಕ್ಷಮತೆ ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.

ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಸಾಮಾನ್ಯವಾಗಿ ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಸಿಲಿಕಾನ್ ರಿಕ್ಟಿಫೈಯರ್‌ಗಳಿಗಿಂತ ಹೆಚ್ಚಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಹೊಂದಿರುತ್ತವೆ, ವಿಶೇಷವಾಗಿ ಎತ್ತರದ ಕಾರ್ಯಾಚರಣೆಯ ತಾಪಮಾನದಲ್ಲಿ.

ಉದಾಹರಣೆಗೆ, ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಸಾಮಾನ್ಯವಾಗಿ ವೇಗದ ಚಾರ್ಜರ್‌ಗಳಲ್ಲಿ ಅತ್ಯುತ್ತಮ ದಕ್ಷತೆಯನ್ನು ಒದಗಿಸುತ್ತವೆ ಏಕೆಂದರೆ ಅವುಗಳ ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್.ಆದಾಗ್ಯೂ, ಎತ್ತರದ ತಾಪಮಾನದಲ್ಲಿ ಅವುಗಳ ಹೆಚ್ಚಿನ ಸೋರಿಕೆ ಪ್ರವಾಹವು ಬ್ಯಾಟರಿ-ಚಾಲಿತ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಸ್ಟ್ಯಾಂಡ್‌ಬೈ ದಕ್ಷತೆಯನ್ನು ಸ್ವಲ್ಪ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ದೀರ್ಘ ಬ್ಯಾಟರಿ ಬಾಳಿಕೆ ಮತ್ತು ಕನಿಷ್ಠ ಸ್ಟ್ಯಾಂಡ್‌ಬೈ ವಿದ್ಯುತ್ ಬಳಕೆ ಆದ್ಯತೆಗಳಾಗಿರುವ ಕಡಿಮೆ-ಶಕ್ತಿಯ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಈ ವಿನಿಮಯವು ಮುಖ್ಯವಾಗುತ್ತದೆ.

ಚೇತರಿಕೆಯ ಸಮಯ (trr)

ರಿಕವರಿ ಸಮಯವು ಫಾರ್ವರ್ಡ್ ಬಯಾಸ್‌ನಿಂದ ರಿವರ್ಸ್ ಬಯಾಸ್‌ಗೆ ಬದಲಾಯಿಸುವಾಗ ಡಯೋಡ್ ಎಷ್ಟು ಬೇಗನೆ ನಡೆಸುವುದನ್ನು ನಿಲ್ಲಿಸುತ್ತದೆ ಎಂಬುದನ್ನು ಅಳೆಯುತ್ತದೆ.

ಡಯೋಡ್ ಪ್ರಕಾರ	ವಿಶಿಷ್ಟ ಚೇತರಿಕೆಯ ಸಮಯ
ಪ್ರಮಾಣಿತ ರೆಕ್ಟಿಫೈಯರ್	2µs–30µs
ವೇಗದ ಚೇತರಿಕೆ ಡಯೋಡ್	50ns-500ns
ಶಾಟ್ಕಿ ಡಯೋಡ್	ಶೂನ್ಯದ ಹತ್ತಿರ

ಸ್ವಿಚಿಂಗ್ ಆವರ್ತನ ಹೆಚ್ಚಾದಂತೆ ಚೇತರಿಕೆಯ ಸಮಯವು ಹೆಚ್ಚು ಮುಖ್ಯವಾಗುತ್ತದೆ.ಸ್ಟ್ಯಾಂಡರ್ಡ್ ರಿಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್‌ಗಳು ಕಡಿಮೆ-ಆವರ್ತನ ವಿದ್ಯುತ್ ಸರಬರಾಜುಗಳಿಗೆ ಸಾಮಾನ್ಯವಾಗಿ ಸ್ವೀಕಾರಾರ್ಹವಾಗಿವೆ, ಆದರೆ ಅವು ಹೆಚ್ಚಿನ ಆವರ್ತನದ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಅತಿಯಾದ ಸ್ವಿಚಿಂಗ್ ನಷ್ಟವನ್ನು ಉಂಟುಮಾಡಬಹುದು.

ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್ ವಿದ್ಯುತ್ ಸರಬರಾಜುಗಳಲ್ಲಿ, ನಿಧಾನವಾದ ರಿಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್‌ಗಳು ಹೆಚ್ಚುವರಿ ಸ್ವಿಚಿಂಗ್ ನಷ್ಟವನ್ನು ಉಂಟುಮಾಡಬಹುದು ಏಕೆಂದರೆ ಸ್ವಿಚಿಂಗ್ ಪರಿವರ್ತನೆಗಳ ಸಮಯದಲ್ಲಿ ರಿವರ್ಸ್ ರಿಕವರಿ ಪ್ರವಾಹವು ಸಂಕ್ಷಿಪ್ತವಾಗಿ ಹರಿಯುತ್ತದೆ.ವೇಗದ ಚೇತರಿಕೆ ಮತ್ತು ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಈ ನಷ್ಟಗಳನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಶಾಖ ಉತ್ಪಾದನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಒಟ್ಟಾರೆ ಪರಿವರ್ತಕ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ.

ವಿದ್ಯುತ್ ಸರಬರಾಜು, ವೇಗದ ಚಾರ್ಜರ್‌ಗಳು, DC-DC ಪರಿವರ್ತಕಗಳು, RF ಪವರ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನದ ಕೈಗಾರಿಕಾ ವ್ಯವಸ್ಥೆಗಳನ್ನು ಬದಲಾಯಿಸುವಲ್ಲಿ ವೇಗದ ಚೇತರಿಕೆ ಮತ್ತು ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ.

ಅವರ ವೇಗದ ಸ್ವಿಚಿಂಗ್ ನಡವಳಿಕೆಯು ಸ್ವಿಚಿಂಗ್ ನಷ್ಟಗಳನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಕಡಿಮೆ ಶಾಖ ಉತ್ಪಾದನೆ, ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ, EMI ಶಬ್ದವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಉತ್ತಮ ಉಷ್ಣ ಸ್ಥಿರತೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

ಆದಾಗ್ಯೂ, ಶಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳು ಎತ್ತರದ ತಾಪಮಾನದಲ್ಲಿ ಹೆಚ್ಚಿನ ಹಿಮ್ಮುಖ ಸೋರಿಕೆ ಪ್ರವಾಹವನ್ನು ಪ್ರದರ್ಶಿಸಬಹುದು, ಇದನ್ನು ಉಷ್ಣವಾಗಿ ಬೇಡಿಕೆಯಿರುವ ಪರಿಸರದಲ್ಲಿ ಪರಿಗಣಿಸಬೇಕು.

ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ (Cj)

ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ ಡಯೋಡ್ ಟರ್ಮಿನಲ್ಗಳ ನಡುವೆ ಸಂಗ್ರಹವಾಗಿರುವ ವಿದ್ಯುತ್ ಚಾರ್ಜ್ ಅನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ.ಈ ನಿಯತಾಂಕವು ಸ್ವಿಚಿಂಗ್ ವೇಗ, RF ಕಾರ್ಯಕ್ಷಮತೆ, ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸರ್ಕ್ಯೂಟ್ ನಡವಳಿಕೆಯನ್ನು ನೇರವಾಗಿ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.

ಕಡಿಮೆ ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್, RF ಸಿಗ್ನಲ್ ಸ್ಥಿರತೆ, ಸಂವಹನ ಸರ್ಕ್ಯೂಟ್ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ಸಿಗ್ನಲ್ ಪ್ರೊಸೆಸಿಂಗ್ ನಿಖರತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

RF ಸಂವಹನ ವ್ಯವಸ್ಥೆಗಳು, ವೈರ್‌ಲೆಸ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್, ಸಿಗ್ನಲ್ ಪ್ರೊಸೆಸಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ಹೈ-ಸ್ಪೀಡ್ ಡಿಜಿಟಲ್ ಸಿಸ್ಟಮ್‌ಗಳಲ್ಲಿ ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್ ವಿಶೇಷವಾಗಿ ಮುಖ್ಯವಾಗಿದೆ.ಮಿತಿಮೀರಿದ ಕೆಪಾಸಿಟನ್ಸ್ ಸಿಗ್ನಲ್ ಅಸ್ಪಷ್ಟತೆ, ನಿಧಾನ ಸ್ವಿಚಿಂಗ್ ನಡವಳಿಕೆ ಮತ್ತು ಕಡಿಮೆಯಾದ RF ದಕ್ಷತೆಯನ್ನು ಪರಿಚಯಿಸಬಹುದು.

ಗರಿಷ್ಠ ಜಂಕ್ಷನ್ ತಾಪಮಾನ (Tj)

ಗರಿಷ್ಠ ಜಂಕ್ಷನ್ ತಾಪಮಾನ, ಸಾಮಾನ್ಯವಾಗಿ Tj ಎಂದು ಬರೆಯಲಾಗುತ್ತದೆ, ಡಯೋಡ್‌ನ ಆಂತರಿಕ ಸೆಮಿಕಂಡಕ್ಟರ್ ಜಂಕ್ಷನ್‌ನ ಅತ್ಯಧಿಕ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನವನ್ನು ವ್ಯಾಖ್ಯಾನಿಸುತ್ತದೆ.

ಈ ಪ್ಯಾರಾಮೀಟರ್ ಅತ್ಯಂತ ಮುಖ್ಯವಾಗಿದೆ ಏಕೆಂದರೆ ಥರ್ಮಲ್ ಮ್ಯಾನೇಜ್ಮೆಂಟ್ ಸಾಕಷ್ಟಿಲ್ಲದಿದ್ದಲ್ಲಿ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ಗಳು ಸ್ವೀಕಾರಾರ್ಹವಾಗಿ ಕಾಣಿಸಿಕೊಂಡಾಗಲೂ ಡಯೋಡ್ ವಿಫಲವಾಗಬಹುದು.

ಜಂಕ್ಷನ್ ತಾಪಮಾನ ಹೆಚ್ಚಾದಂತೆ, ಡಯೋಡ್ ಹೆಚ್ಚಿದ ಸೋರಿಕೆ ಪ್ರವಾಹ, ಕಡಿಮೆ ದಕ್ಷತೆ, ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಅಸ್ಥಿರತೆ, ವೇಗವರ್ಧಿತ ಅರೆವಾಹಕ ವಯಸ್ಸಾದ ಮತ್ತು ಶಾಶ್ವತ ಆಂತರಿಕ ಹಾನಿಯನ್ನು ಅನುಭವಿಸಬಹುದು.

ಹೆಚ್ಚಿನ-ಪ್ರಸ್ತುತ SMD ಡಯೋಡ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ, ಅತಿಯಾದ ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಥರ್ಮಲ್ ರನ್‌ಅವೇ ಅನ್ನು ಪ್ರಚೋದಿಸಬಹುದು.ಏರುತ್ತಿರುವ ತಾಪಮಾನವು ಸೋರಿಕೆ ಪ್ರವಾಹ ಮತ್ತು ವಿದ್ಯುತ್ ಪ್ರಸರಣವನ್ನು ಹೆಚ್ಚಿಸಿದಾಗ ಇದು ಸಂಭವಿಸುತ್ತದೆ, ಅದು ನಂತರ ಇನ್ನಷ್ಟು ಶಾಖವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ ಮತ್ತು ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಥರ್ಮಲ್ ರನ್‌ಅವೇ ನಿಯಂತ್ರಿಸದಿದ್ದರೆ, ಡಯೋಡ್ ಹಠಾತ್ ವಿಫಲವಾಗಬಹುದು ಮತ್ತು ಸುತ್ತಮುತ್ತಲಿನ PCB ಘಟಕಗಳನ್ನು ಹಾನಿಗೊಳಿಸಬಹುದು.

ಗರಿಷ್ಟ ಜಂಕ್ಷನ್ ತಾಪಮಾನದ ಬಳಿ ನಿರಂತರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವುದರಿಂದ ತಕ್ಷಣದ ವೈಫಲ್ಯ ಸಂಭವಿಸದಿದ್ದರೂ ಸಹ ದೀರ್ಘಾವಧಿಯ ಘಟಕದ ಜೀವಿತಾವಧಿಯನ್ನು ಕಡಿಮೆ ಮಾಡಬಹುದು.ಎತ್ತರದ ತಾಪಮಾನವು ಅರೆವಾಹಕ ಉಡುಗೆ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ವೇಗಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ದೊಡ್ಡ ಡಯೋಡ್ ಪ್ಯಾಕೇಜುಗಳು, ವಿಶಾಲವಾದ ತಾಮ್ರದ ಕುರುಹುಗಳು, ದೊಡ್ಡ PCB ತಾಮ್ರದ ಸುರಿಯುವಿಕೆಗಳು, ಥರ್ಮಲ್ ವಯಾಸ್, ಉತ್ತಮ ಗಾಳಿಯ ಹರಿವು ಮತ್ತು ಪ್ರಸ್ತುತ ಡೀಟಿಂಗ್ ತಂತ್ರಗಳನ್ನು ಬಳಸಿಕೊಂಡು ಉಷ್ಣದ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಸುಧಾರಿಸಲಾಗುತ್ತದೆ.

ಸರಿಯಾದ ಉಷ್ಣ ನಿರ್ವಹಣೆಯು ಸುರಕ್ಷಿತ ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ನಿರ್ವಹಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸುಧಾರಿಸುತ್ತದೆ ಮತ್ತು ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಅಕಾಲಿಕ ಘಟಕ ವೈಫಲ್ಯದ ಅಪಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಉದಾಹರಣೆಗೆ, ಡಯೋಡ್ ಡೇಟಾಶೀಟ್ ಗರಿಷ್ಠ ಜಂಕ್ಷನ್ ತಾಪಮಾನ 150 ° C ಮತ್ತು RθJA ಮೌಲ್ಯ 90 ° C/W ಅನ್ನು ಸೂಚಿಸಬಹುದು.ನಿರೀಕ್ಷಿತ ಸುತ್ತುವರಿದ ತಾಪಮಾನ ಮತ್ತು ವಿದ್ಯುತ್ ಪ್ರಸರಣ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಡಯೋಡ್ ಸುರಕ್ಷಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದೇ ಎಂದು ಅಂದಾಜು ಮಾಡಲು ಈ ಮೌಲ್ಯಗಳು ಸಹಾಯ ಮಾಡುತ್ತವೆ.

SMD ಡಯೋಡ್ ಕೋಡ್‌ಗಳು ಮತ್ತು ಧ್ರುವೀಯತೆಯನ್ನು ಹೇಗೆ ಗುರುತಿಸುವುದು

ಚಿತ್ರ 10. SMD ಡಯೋಡ್ ಕ್ಯಾಥೋಡ್ ಧ್ರುವೀಯತೆಯ ಗುರುತು

SMD ಡಯೋಡ್‌ಗಳಿಗೆ ಸಂಬಂಧಿಸಿದ ಸಾಮಾನ್ಯ ಹುಡುಕಾಟ ಪ್ರಶ್ನೆಗಳಲ್ಲಿ ಒಂದಾಗಿದೆ SMD ಡಯೋಡ್ ಗುರುತುಗಳನ್ನು ಹೇಗೆ ಗುರುತಿಸುವುದು ಏಕೆಂದರೆ ತಯಾರಕರು ಸಾಮಾನ್ಯವಾಗಿ ಸೀಮಿತ ಘಟಕ ಗಾತ್ರದ ಕಾರಣದಿಂದಾಗಿ ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್‌ಗಳಲ್ಲಿ ಸಂಕ್ಷಿಪ್ತ SMD ಕೋಡ್‌ಗಳನ್ನು ಮುದ್ರಿಸುತ್ತಾರೆ.

ಕೋಡ್	ಸಾಧ್ಯ ಡಯೋಡ್ ಪ್ರಕಾರ
A7	ಡಯೋಡ್ ಅನ್ನು ಬದಲಾಯಿಸುವುದು
M7	ರೆಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್
T4	ಟಿವಿಎಸ್ ಡಯೋಡ್

ಗುರುತು ಮಾಡುವ ವ್ಯವಸ್ಥೆಗಳು ತಯಾರಕರ ನಡುವೆ ಬದಲಾಗುವುದರಿಂದ, ಡೇಟಾಶೀಟ್‌ಗಳು, SMD ಕೋಡ್ ಡೇಟಾಬೇಸ್‌ಗಳು ಮತ್ತು ಮಲ್ಟಿಮೀಟರ್ ಡಯೋಡ್ ಪರೀಕ್ಷೆಯನ್ನು ಬಳಸಿಕೊಂಡು ಘಟಕ ಗುರುತಿಸುವಿಕೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಪರಿಶೀಲಿಸಲಾಗುತ್ತದೆ.

ಮಲ್ಟಿಮೀಟರ್ ಅನ್ನು ಬಳಸಿಕೊಂಡು SMD ಡಯೋಡ್ ಅನ್ನು ಪರೀಕ್ಷಿಸುವುದು ಹೇಗೆ

ಚಿತ್ರ 11. ಮಲ್ಟಿಮೀಟರ್‌ನೊಂದಿಗೆ SMD ಡಯೋಡ್ ಅನ್ನು ಪರೀಕ್ಷಿಸಲಾಗುತ್ತಿದೆ

ಒಂದು SMD ಡಯೋಡ್ ಅನ್ನು ಪರೀಕ್ಷಿಸಲಾಗುತ್ತಿದೆ a ಮಲ್ಟಿಮೀಟರ್ ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಓಪನ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, ಸೋರಿಕೆ ಹಾನಿ ಮತ್ತು ಉಷ್ಣ ವೈಫಲ್ಯದಂತಹ ಸಾಮಾನ್ಯ ಸಮಸ್ಯೆಗಳನ್ನು ಗುರುತಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ಸರಿಯಾದ ಪರೀಕ್ಷಾ ವಿಧಾನಗಳು ಮುಖ್ಯ ಏಕೆಂದರೆ ತಪ್ಪಾದ ಅಳತೆಗಳು ತಪ್ಪಾದ ರೋಗನಿರ್ಣಯ ಅಥವಾ ಆಕಸ್ಮಿಕ PCB ಹಾನಿಗೆ ಕಾರಣವಾಗಬಹುದು.

ಪರೀಕ್ಷೆಯ ಮೊದಲು ಸುರಕ್ಷತಾ ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು

ಯಾವುದೇ ಡಯೋಡ್ ಅಳತೆಗಳನ್ನು ಮಾಡುವ ಮೊದಲು:

1. ಸರ್ಕ್ಯೂಟ್ನಿಂದ ವಿದ್ಯುತ್ ಸಂಪರ್ಕ ಕಡಿತಗೊಳಿಸಿ ಮತ್ತು ಪ್ರತ್ಯೇಕಿಸಿ

2. ಪಿಸಿಬಿಯನ್ನು ಸ್ಪರ್ಶಿಸುವ ಮೊದಲು ಕೆಪಾಸಿಟರ್‌ಗಳನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ಡಿಸ್ಚಾರ್ಜ್ ಮಾಡಿ

3. ಶಕ್ತಿಯುತ ಸರ್ಕ್ಯೂಟ್‌ಗಳನ್ನು ಪರೀಕ್ಷಿಸುವುದನ್ನು ತಪ್ಪಿಸಿ

4. ಸೂಕ್ಷ್ಮ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ ಅನ್ನು ನಿರ್ವಹಿಸುವಾಗ ESD ರಕ್ಷಣೆಯನ್ನು ಬಳಸಿ

ವಿದ್ಯುತ್ ಸರಬರಾಜು, ಚಾರ್ಜರ್‌ಗಳು ಮತ್ತು ಕೈಗಾರಿಕಾ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ಗಳೊಳಗಿನ ದೊಡ್ಡ ಕೆಪಾಸಿಟರ್‌ಗಳು ವಿದ್ಯುತ್ ತೆಗೆದ ನಂತರವೂ ಅಪಾಯಕಾರಿ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಉಳಿಸಿಕೊಳ್ಳಬಹುದು.ಕೆಪಾಸಿಟರ್‌ಗಳನ್ನು ಡಿಸ್ಚಾರ್ಜ್ ಮಾಡುವುದರಿಂದ ವಿದ್ಯುತ್ ಆಘಾತ ಮತ್ತು ಆಕಸ್ಮಿಕ ಘಟಕ ಹಾನಿಯ ಅಪಾಯವನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ಸುತ್ತುವರಿದ PCB ಘಟಕಗಳು ತಪ್ಪು ರೀಡಿಂಗ್‌ಗಳನ್ನು ರಚಿಸುವ ಕಾರಣ ಇನ್-ಸರ್ಕ್ಯೂಟ್ ಮಾಪನಗಳು ಯಾವಾಗಲೂ ಸಂಪೂರ್ಣವಾಗಿ ವಿಶ್ವಾಸಾರ್ಹವಾಗಿರುವುದಿಲ್ಲ.ಸಮಾನಾಂತರ ಪ್ರತಿರೋಧಕಗಳು, ಕೆಪಾಸಿಟರ್‌ಗಳು, ಇಂಡಕ್ಟರ್‌ಗಳು ಮತ್ತು ಅರೆವಾಹಕ ಮಾರ್ಗಗಳು ಮಲ್ಟಿಮೀಟರ್ ಅಳತೆಗಳ ಮೇಲೆ ಪರಿಣಾಮ ಬೀರಬಹುದು ಮತ್ತು ತಪ್ಪು ಫಲಿತಾಂಶಗಳನ್ನು ಉಂಟುಮಾಡಬಹುದು.

ಹೆಚ್ಚು ನಿಖರವಾದ ದೋಷನಿವಾರಣೆಗಾಗಿ, ಪರೀಕ್ಷೆಯ ಸಮಯದಲ್ಲಿ ಘಟಕವನ್ನು ಪ್ರತ್ಯೇಕಿಸಲು ಡಯೋಡ್‌ನ ಒಂದು ಬದಿಯನ್ನು ಹೆಚ್ಚಾಗಿ PCB ಯಿಂದ ಎತ್ತಲಾಗುತ್ತದೆ.

ಫಾರ್ವರ್ಡ್ ಬಯಾಸ್ ಟೆಸ್ಟ್

ಮಲ್ಟಿಮೀಟರ್ ಅನ್ನು ಡಯೋಡ್ ಪರೀಕ್ಷಾ ಮೋಡ್‌ಗೆ ಹೊಂದಿಸಿ.ಕೆಂಪು ತನಿಖೆಯನ್ನು ಆನೋಡ್‌ಗೆ ಮತ್ತು ಕಪ್ಪು ತನಿಖೆಯನ್ನು ಕ್ಯಾಥೋಡ್‌ಗೆ ಸಂಪರ್ಕಿಸಿ.ಆರೋಗ್ಯಕರ ಡಯೋಡ್ ಸಾಮಾನ್ಯವಾಗಿ ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳಿಗೆ ಸುಮಾರು 0.2V–0.4V ಮತ್ತು ಸಿಲಿಕಾನ್ ಡಯೋಡ್‌ಗಳಿಗೆ 0.6V–0.7V ನಷ್ಟು ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ಅನ್ನು ತೋರಿಸುತ್ತದೆ.ಈ ವಾಚನಗೋಷ್ಠಿಗಳು ವಹನದ ಸಮಯದಲ್ಲಿ ಡಯೋಡ್‌ನ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ಡ್ರಾಪ್ ಅನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತವೆ.Schottky ಡಯೋಡ್‌ಗಳಲ್ಲಿನ ಕಡಿಮೆ ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್ ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಶಾಖ ಉತ್ಪಾದನೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

ರಿವರ್ಸ್ ಬಯಾಸ್ ಟೆಸ್ಟ್

ಕಪ್ಪು ತನಿಖೆಯನ್ನು ಆನೋಡ್‌ಗೆ ಮತ್ತು ಕೆಂಪು ತನಿಖೆಯನ್ನು ಕ್ಯಾಥೋಡ್‌ಗೆ ಸಂಪರ್ಕಿಸುವ ಮೂಲಕ ಮಲ್ಟಿಮೀಟರ್ ಪ್ರೋಬ್‌ಗಳನ್ನು ಹಿಮ್ಮುಖಗೊಳಿಸಿ.ಆರೋಗ್ಯಕರ ಡಯೋಡ್ ರಿವರ್ಸ್ ಕರೆಂಟ್ ಫ್ಲೋ ಅನ್ನು ನಿರ್ಬಂಧಿಸಬೇಕು.ಮಲ್ಟಿಮೀಟರ್ ಸಾಮಾನ್ಯವಾಗಿ OL (ಓಪನ್ ಲೂಪ್) ಅಥವಾ ಹೆಚ್ಚಿನ ಪ್ರತಿರೋಧವನ್ನು ಪ್ರದರ್ಶಿಸುತ್ತದೆ.ರಿವರ್ಸ್ ಬಯಾಸ್‌ನಲ್ಲಿ ಅಳೆಯಬಹುದಾದ ಪ್ರವಾಹವು ಹರಿಯುತ್ತಿದ್ದರೆ, ಡಯೋಡ್ ಸೋರಿಕೆ ಹಾನಿ, ಜಂಕ್ಷನ್ ಸ್ಥಗಿತ ಅಥವಾ ಉಷ್ಣದ ಅವನತಿಯಿಂದ ಬಳಲುತ್ತದೆ.ಎತ್ತರದ ಆಪರೇಟಿಂಗ್ ತಾಪಮಾನದಲ್ಲಿ ರಿವರ್ಸ್ ಸೋರಿಕೆ ಸಮಸ್ಯೆಗಳು ಹೆಚ್ಚಾಗಿ ತೀವ್ರವಾಗುತ್ತವೆ.

ಸಾಮಾನ್ಯ ವೈಫಲ್ಯ ಸೂಚಕಗಳು

ರೋಗಲಕ್ಷಣ	ಸಂಭವನೀಯ ಕಾರಣ
0V ಎರಡೂ ನಿರ್ದೇಶನಗಳು	ಸಂಕ್ಷಿಪ್ತ ಡಯೋಡ್
OL ಎರಡೂ ನಿರ್ದೇಶನಗಳು	ಡಯೋಡ್ ತೆರೆಯಿರಿ
ಅಸ್ಥಿರ ವಾಚನಗೋಷ್ಠಿಗಳು	ಥರ್ಮಲ್ ಹಾನಿ ಅಥವಾ ಸೋರಿಕೆ

ಸಂಕ್ಷಿಪ್ತ ಡಯೋಡ್ಗಳು ಸಾಮಾನ್ಯವಾಗಿ ವಿದ್ಯುತ್ ಅತಿಯಾದ ಒತ್ತಡ, ರಿವರ್ಸ್ ಧ್ರುವೀಯತೆಯ ಘಟನೆಗಳು, ತೀವ್ರ ಮಿತಿಮೀರಿದ ಅಥವಾ ಉಲ್ಬಣವು ಹಾನಿಯ ನಂತರ ಸಂಭವಿಸುತ್ತದೆ.ಡಯೋಡ್ ತೆರೆಯಿರಿ ವೈಫಲ್ಯಗಳು ಬಾಂಡ್ ವೈರ್ ಹಾನಿ, ಅತಿಯಾದ ಥರ್ಮಲ್ ಸೈಕ್ಲಿಂಗ್, ಯಾಂತ್ರಿಕ ಬಿರುಕುಗಳು ಅಥವಾ ಉತ್ಪಾದನಾ ದೋಷಗಳಿಂದ ಉಂಟಾಗಬಹುದು.ಅಸ್ಥಿರ ಅಥವಾ ಅಸಮಂಜಸ ವಾಚನಗೋಷ್ಠಿಗಳು ಆಂತರಿಕ ಉಷ್ಣ ಹಾನಿ, ಸೋರಿಕೆ ಪ್ರಸ್ತುತ ಸಮಸ್ಯೆಗಳು, ಬಿರುಕುಗೊಂಡ ಬೆಸುಗೆ ಕೀಲುಗಳು ಅಥವಾ ಭಾಗಶಃ ಅರೆವಾಹಕ ಅವನತಿಯನ್ನು ಸೂಚಿಸಬಹುದು.

ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು ಮತ್ತು ವಿದ್ಯುತ್ ಸರಬರಾಜುಗಳಲ್ಲಿ, ದೋಷಯುಕ್ತ SMD ಡಯೋಡ್‌ಗಳು ಅತಿಯಾದ ಶಾಖ ಉತ್ಪಾದನೆ, ಅಸ್ಥಿರ ಔಟ್‌ಪುಟ್ ವೋಲ್ಟೇಜ್, ಸ್ವಿಚಿಂಗ್ ಶಬ್ದ, ಕಡಿಮೆ ಚಾರ್ಜಿಂಗ್ ದಕ್ಷತೆ ಮತ್ತು ಮರುಕಳಿಸುವ ಸರ್ಕ್ಯೂಟ್ ಕಾರ್ಯಾಚರಣೆಗೆ ಕಾರಣವಾಗಬಹುದು.

ಸರಿಯಾದ ಮಲ್ಟಿಮೀಟರ್ ಪರೀಕ್ಷೆಯು ದೋಷಯುಕ್ತ ಡಯೋಡ್‌ಗಳನ್ನು ತ್ವರಿತವಾಗಿ ಗುರುತಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಹೆಚ್ಚು ನಿಖರವಾದ ದೋಷನಿವಾರಣೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.

ಸಾಮಾನ್ಯ SMD ಡಯೋಡ್ ವೈಫಲ್ಯಗಳು, PCB ವಿನ್ಯಾಸ ತಪ್ಪುಗಳು ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆ ಮಾನದಂಡಗಳು

SMD ಡಯೋಡ್‌ಗಳು ಹೆಚ್ಚು ವಿಶ್ವಾಸಾರ್ಹವಾಗಿದ್ದರೂ, ಅಸಮರ್ಪಕ ಸರ್ಕ್ಯೂಟ್ ವಿನ್ಯಾಸ, ಉಷ್ಣ ಒತ್ತಡ, ವಿದ್ಯುತ್ ಅತಿಯಾದ ಒತ್ತಡ, ESD ಮಾನ್ಯತೆ ಮತ್ತು ಕಳಪೆ ಬೆಸುಗೆ ಹಾಕುವ ಅಭ್ಯಾಸಗಳು ಇನ್ನೂ ಅಕಾಲಿಕ ವೈಫಲ್ಯ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಸಮಸ್ಯೆಗಳನ್ನು ಉಂಟುಮಾಡಬಹುದು.

ಸಾಮಾನ್ಯ ವೈಫಲ್ಯ ಕಾರ್ಯವಿಧಾನಗಳನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು PCB ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ ಮತ್ತು ಆಟೋಮೋಟಿವ್, ಕೈಗಾರಿಕಾ, ಸಂವಹನ ಮತ್ತು ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ಕ್ಷೇತ್ರ ವೈಫಲ್ಯದ ದರಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ

ಸಾಮಾನ್ಯ SMD ಡಯೋಡ್ ವೈಫಲ್ಯಗಳು ಮತ್ತು ಟ್ರಬಲ್‌ಶೂಟಿಂಗ್

ವೈಫಲ್ಯದ ಕಾರಣ	ಸಾಮಾನ್ಯ ಲಕ್ಷಣ	ಸಂಭವನೀಯ ಫಲಿತಾಂಶ
ಎಲೆಕ್ಟ್ರಿಕಲ್ ಅತಿಯಾದ ಒತ್ತಡ	ಮಿತಿಮೀರಿದ	ವಿಪರೀತ ಪ್ರಸ್ತುತ ಹಾನಿ
ವಿಪರೀತ ಶಾಖ	ಸುಟ್ಟ ಗುರುತುಗಳು	ಥರ್ಮಲ್ ಓಡಿಹೋದ
ESD ಮಾನ್ಯತೆ	ಕಳೆದುಹೋದ ಉಲ್ಬಣವು ರಕ್ಷಣೆ	ಟಿವಿಎಸ್ ಡಯೋಡ್ ಅವನತಿ
PCB ಫ್ಲೆಕ್ಸ್ ಹಾನಿ	ಮಧ್ಯಂತರ ಕಾರ್ಯಾಚರಣೆ	ಬಿರುಕು ಬಿಟ್ಟಿದೆ ಬೆಸುಗೆ ಕೀಲುಗಳು
ಅನುಚಿತ ಬೆಸುಗೆ ಹಾಕುವುದು	ವೋಲ್ಟೇಜ್ ಅಸ್ಥಿರತೆ	ಹಿಮ್ಮುಖ ಸೋರಿಕೆ ಮತ್ತು ಅಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆ

ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ SMD ಡಯೋಡ್ ವೈಫಲ್ಯದ ಸಾಮಾನ್ಯ ಕಾರಣಗಳಲ್ಲಿ ಹೆಚ್ಚಿನ ಉಷ್ಣ ಒತ್ತಡ ಮತ್ತು ವಿದ್ಯುತ್ ಅತಿಯಾದ ಒತ್ತಡವು ಉಳಿದಿದೆ.ಸಾಕಷ್ಟು PCB ಥರ್ಮಲ್ ವಿನ್ಯಾಸ, ಅಸಮರ್ಪಕ ಡಯೋಡ್ ಆಯ್ಕೆ, ಅಸಮರ್ಪಕ ಉಲ್ಬಣ ರಕ್ಷಣೆ, ಕಳಪೆ ಬೆಸುಗೆ ಜಂಟಿ ಗುಣಮಟ್ಟ ಮತ್ತು ತಪ್ಪಾದ ಆಪರೇಟಿಂಗ್ ವೋಲ್ಟೇಜ್ ಅಂಚುಗಳಿಂದ ಅನೇಕ ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಸಮಸ್ಯೆಗಳು ಹುಟ್ಟಿಕೊಂಡಿವೆ.

ಡಯೋಡ್ ಅದರ ವೋಲ್ಟೇಜ್ ಅಥವಾ ಪ್ರಸ್ತುತ ರೇಟಿಂಗ್ ಅನ್ನು ಮೀರಿ ಕಾರ್ಯನಿರ್ವಹಿಸಿದಾಗ ಎಲೆಕ್ಟ್ರಿಕಲ್ ಓವರ್ಸ್ಟ್ರೆಸ್ ಸಂಭವಿಸುತ್ತದೆ.ಇದು ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ತ್ವರಿತವಾಗಿ ಹೆಚ್ಚಿಸಬಹುದು ಮತ್ತು ಅರೆವಾಹಕ ರಚನೆಯನ್ನು ಶಾಶ್ವತವಾಗಿ ಹಾನಿಗೊಳಿಸಬಹುದು.

ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿನ ವೈಫಲ್ಯಕ್ಕೆ ಅತಿಯಾದ ಉಷ್ಣ ಒತ್ತಡವು ಮತ್ತೊಂದು ಪ್ರಮುಖ ಕಾರಣವಾಗಿದೆ, ಅಲ್ಲಿ ಸಾಕಷ್ಟು PCB ತಾಮ್ರದ ಪ್ರದೇಶವು ಶಾಖದ ಹರಡುವಿಕೆಯನ್ನು ಮಿತಿಗೊಳಿಸುತ್ತದೆ.

ಯುಎಸ್‌ಬಿ ಪೋರ್ಟ್‌ಗಳು, ಎಚ್‌ಡಿಎಂಐ ಇಂಟರ್‌ಫೇಸ್‌ಗಳು, ಆಟೋಮೋಟಿವ್ ಕಮ್ಯುನಿಕೇಷನ್ ಸಿಸ್ಟಮ್‌ಗಳು ಮತ್ತು ಎತರ್ನೆಟ್ ಪ್ರೊಟೆಕ್ಷನ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಸ್ಥಾಪಿಸಲಾದ ಟಿವಿಎಸ್ ಡಯೋಡ್‌ಗಳ ಮೇಲೆ ಇಎಸ್‌ಡಿ ಹಾನಿಯು ಸಾಮಾನ್ಯವಾಗಿ ಪರಿಣಾಮ ಬೀರುತ್ತದೆ.ಪುನರಾವರ್ತಿತ ಉಲ್ಬಣವು ಕಾಲಾನಂತರದಲ್ಲಿ ಡಯೋಡ್ನ ರಕ್ಷಣೆ ಸಾಮರ್ಥ್ಯವನ್ನು ಕ್ರಮೇಣವಾಗಿ ಕುಗ್ಗಿಸುತ್ತದೆ.

SMD ಡಯೋಡ್‌ಗಳೊಂದಿಗೆ ಸಾಮಾನ್ಯ PCB ವಿನ್ಯಾಸ ತಪ್ಪುಗಳು

• ಕಡಿಮೆ ಗಾತ್ರದ ಥರ್ಮಲ್ ಪ್ಯಾಡ್‌ಗಳು

ಕಳಪೆ ತಾಮ್ರದ ಪ್ರಸರಣವು ಜಂಕ್ಷನ್ ತಾಪಮಾನವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.ಸಣ್ಣ ಥರ್ಮಲ್ ಪ್ಯಾಡ್‌ಗಳು ಶಾಖವನ್ನು PCB ಯಾದ್ಯಂತ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಹರಡುವುದನ್ನು ತಡೆಯಬಹುದು.

• ತಪ್ಪಾದ TVS ಪ್ಲೇಸ್‌ಮೆಂಟ್

ಬಾಹ್ಯ ಕನೆಕ್ಟರ್‌ಗಳಿಂದ ದೂರದಲ್ಲಿರುವ TVS ಡಯೋಡ್‌ಗಳು ESD ಘಟನೆಗಳು ಮತ್ತು ಅಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳ ವಿರುದ್ಧ ಕಡಿಮೆ ಪರಿಣಾಮಕಾರಿಯಾಗುತ್ತವೆ.ಯುಎಸ್‌ಬಿ, ಎಚ್‌ಡಿಎಂಐ ಮತ್ತು ಆಟೋಮೋಟಿವ್ ಡೇಟಾ ನೆಟ್‌ವರ್ಕ್‌ಗಳಂತಹ ಹೆಚ್ಚಿನ ವೇಗದ ಸಂವಹನ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ, ಅಸಮರ್ಪಕ ಟಿವಿಎಸ್ ಡಯೋಡ್ ನಿಯೋಜನೆಯು ಅಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳನ್ನು ನಿಗ್ರಹಿಸುವ ಮೊದಲು ಸೂಕ್ಷ್ಮ ಐಸಿಗಳನ್ನು ತಲುಪಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ, ಇದು ಶಾಶ್ವತ ಸರ್ಕ್ಯೂಟ್ ಹಾನಿಯ ಅಪಾಯವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

• ಹೈ-ಸ್ಪೀಡ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿ ಸ್ಲೋ ರೆಕ್ಟಿಫೈಯರ್‌ಗಳನ್ನು ಬಳಸುವುದು

ನಿಧಾನವಾದ ಚೇತರಿಕೆಯ ಸಮಯಗಳು ಸ್ವಿಚಿಂಗ್ ಶಬ್ದ, ಹೆಚ್ಚಿದ ವಿದ್ಯುತ್ ನಷ್ಟ, ಕಡಿಮೆ ದಕ್ಷತೆ ಮತ್ತು EMI ಸಮಸ್ಯೆಗಳನ್ನು ಪರಿಚಯಿಸಬಹುದು.ಹೆಚ್ಚಿನ ಆವರ್ತನ ಸ್ವಿಚಿಂಗ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಲ್ಲಿ ವೇಗದ ಚೇತರಿಕೆ ಅಥವಾ ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ.

• ಅಸಮರ್ಪಕ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಮಾರ್ಜಿನ್

ಆಪರೇಟಿಂಗ್ ವೋಲ್ಟೇಜ್‌ಗೆ ತುಂಬಾ ಹತ್ತಿರವಿರುವ ಡಯೋಡ್‌ಗಳನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದರಿಂದ ಅಸ್ಥಿರ ಉಲ್ಬಣಗಳು ಅಥವಾ ಅಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಸ್ಥಗಿತದ ಅಪಾಯವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.ಸರಿಯಾದ ಥರ್ಮಲ್ ಮ್ಯಾನೇಜ್ಮೆಂಟ್, ಸಾಕಷ್ಟು ವೋಲ್ಟೇಜ್ ಅಂಚು, ಆಪ್ಟಿಮೈಸ್ಡ್ PCB ಲೇಔಟ್, ದುರ್ಬಲ ಇಂಟರ್ಫೇಸ್‌ಗಳ ಬಳಿ ಸರಿಯಾದ ಡಯೋಡ್ ಪ್ಲೇಸ್‌ಮೆಂಟ್ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹ ಬೆಸುಗೆ ಹಾಕುವ ಅಭ್ಯಾಸಗಳನ್ನು ಸಂಯೋಜಿಸುವ ಮೂಲಕ ಡಯೋಡ್ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚಾಗಿ ಸುಧಾರಿಸಲಾಗುತ್ತದೆ.

ವಿಶ್ವಾಸಾರ್ಹತೆ ಮಾನದಂಡಗಳು ಮತ್ತು ಅನುಸರಣೆ ಪ್ರಮಾಣೀಕರಣಗಳು

ಬೇಡಿಕೆಯಿರುವ ವಿದ್ಯುತ್, ಉಷ್ಣ ಮತ್ತು ಪರಿಸರ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ SMD ಡಯೋಡ್‌ಗಳು ಸುರಕ್ಷಿತವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದೆಂದು ಪರಿಶೀಲಿಸಲು ವಿಶ್ವಾಸಾರ್ಹತೆಯ ಮಾನದಂಡಗಳು ಸಹಾಯ ಮಾಡುತ್ತವೆ.

ವೈಶಿಷ್ಟ್ಯ	SMD ಡಯೋಡ್ಗಳು	ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್ಗಳು
PCB ಗಾತ್ರ	ಕಾಂಪ್ಯಾಕ್ಟ್	ದೊಡ್ಡದು
ತಯಾರಿಕೆ	ಸ್ವಯಂಚಾಲಿತ SMT	ಕೈಪಿಡಿ / ತರಂಗ ಬೆಸುಗೆ
ಹೈ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಕಾರ್ಯಕ್ಷಮತೆ	ಉತ್ತಮ	ಕಡಿಮೆ
ದುರಸ್ತಿಗೊಳಿಸುವಿಕೆ	ಹೆಚ್ಚು ಕಷ್ಟ	ಸುಲಭ
ಉಷ್ಣ ಪ್ರಸರಣ	ಮಧ್ಯಮ	ಹೆಚ್ಚಿನ ಶಕ್ತಿಗೆ ಉತ್ತಮವಾಗಿದೆ
ಸಾಮಾನ್ಯ ಬಳಕೆ	ಪೋರ್ಟಬಲ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್	ಕೈಗಾರಿಕಾ ವ್ಯವಸ್ಥೆಗಳು

ಅನುಸರಣೆ ಪರೀಕ್ಷೆಯು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಉತ್ಪಾದನಾ ಸ್ಥಿರತೆ, ಉತ್ಪನ್ನ ಸುರಕ್ಷತೆ, ಉಷ್ಣ ಬಾಳಿಕೆ ಮತ್ತು ಪರಿಸರದ ಅನುಸರಣೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

SMD ಡಯೋಡ್‌ಗಳು vs ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್‌ಗಳು

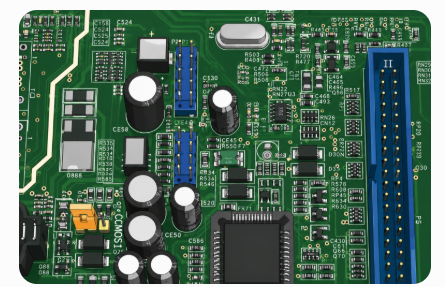

ಚಿತ್ರ 12. SMD vs ಥ್ರೂ-ಹೋಲ್ ಕಾಂಪೊನೆಂಟ್ಸ್ ಆನ್ PCB

SMD ಡಯೋಡ್‌ಗಳು ಮತ್ತು ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್‌ಗಳು ಒಂದೇ ರೀತಿಯ ವಿದ್ಯುತ್ ಕಾರ್ಯಗಳನ್ನು ನಿರ್ವಹಿಸುತ್ತವೆ, ಆದರೆ ಅವು ಗಾತ್ರ, ಉತ್ಪಾದನಾ ವಿಧಾನ, ಉಷ್ಣ ನಡವಳಿಕೆ, ಯಾಂತ್ರಿಕ ಬಾಳಿಕೆ ಮತ್ತು PCB ಏಕೀಕರಣದಲ್ಲಿ ಗಣನೀಯವಾಗಿ ಭಿನ್ನವಾಗಿರುತ್ತವೆ.

ವೈಶಿಷ್ಟ್ಯ	SMD ಡಯೋಡ್ಗಳು	ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್ಗಳು
PCB ಗಾತ್ರ	ಕಾಂಪ್ಯಾಕ್ಟ್	ದೊಡ್ಡದು
ತಯಾರಿಕೆ	ಸ್ವಯಂಚಾಲಿತ SMT	ಕೈಪಿಡಿ / ತರಂಗ ಬೆಸುಗೆ
ಹೈ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಕಾರ್ಯಕ್ಷಮತೆ	ಉತ್ತಮ	ಕಡಿಮೆ
ದುರಸ್ತಿಗೊಳಿಸುವಿಕೆ	ಹೆಚ್ಚು ಕಷ್ಟ	ಸುಲಭ
ಉಷ್ಣ ಪ್ರಸರಣ	ಮಧ್ಯಮ	ಹೆಚ್ಚಿನ ಶಕ್ತಿಗೆ ಉತ್ತಮವಾಗಿದೆ
ಸಾಮಾನ್ಯ ಬಳಕೆ	ಪೋರ್ಟಬಲ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್	ಕೈಗಾರಿಕಾ ವ್ಯವಸ್ಥೆಗಳು

SMD ಡಯೋಡ್‌ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ ಏಕೆಂದರೆ ಅವುಗಳು ಚಿಕ್ಕ PCB ವಿನ್ಯಾಸಗಳು, ಸ್ವಯಂಚಾಲಿತ ಸಮೂಹ ಉತ್ಪಾದನೆ, ಹಗುರವಾದ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳು ಮತ್ತು ಸುಧಾರಿತ ಅಧಿಕ-ಆವರ್ತನ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತವೆ.

ಅವುಗಳ ಕಡಿಮೆ ವಿದ್ಯುತ್ ಮಾರ್ಗಗಳು ಪರಾವಲಂಬಿ ಇಂಡಕ್ಟನ್ಸ್ ಮತ್ತು ಕೆಪಾಸಿಟನ್ಸ್ ಅನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ, ಇದು ಹೆಚ್ಚಿನ ವೇಗದ ಸ್ವಿಚಿಂಗ್ ಸರ್ಕ್ಯೂಟ್‌ಗಳು, RF ಸಂವಹನ ವ್ಯವಸ್ಥೆಗಳು, ಕಾಂಪ್ಯಾಕ್ಟ್ ಪವರ್ ಪರಿವರ್ತಕಗಳು ಮತ್ತು ದಟ್ಟವಾಗಿ ಪ್ಯಾಕ್ ಮಾಡಲಾದ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ.

ಆದಾಗ್ಯೂ, ಥ್ರೂ-ಹೋಲ್ ಡಯೋಡ್‌ಗಳನ್ನು ಇನ್ನೂ ಹೆಚ್ಚಿನ-ಶಕ್ತಿ ವ್ಯವಸ್ಥೆಗಳು, ಭಾರೀ-ಪ್ರಸ್ತುತ ಅಪ್ಲಿಕೇಶನ್‌ಗಳು, ಕಠಿಣ ಯಾಂತ್ರಿಕ ಪರಿಸರಗಳು ಮತ್ತು ಸುಲಭವಾದ ದುರಸ್ತಿ ಅಥವಾ ಬದಲಿ ಅಗತ್ಯವಿರುವ ಸಾಧನಗಳಲ್ಲಿ ಆದ್ಯತೆ ನೀಡಬಹುದು.

ರಂಧ್ರದ ಮೂಲಕ ಘಟಕಗಳು PCB ಯಲ್ಲಿ ಅಳವಡಿಸಲಾದ ವೈರ್ ಲೀಡ್‌ಗಳನ್ನು ಬಳಸುವುದರಿಂದ, ಅವು ಸಾಮಾನ್ಯವಾಗಿ ಬಲವಾದ ಯಾಂತ್ರಿಕ ಆಂಕರ್ರಿಂಗ್ ಮತ್ತು ದೊಡ್ಡ ವಿದ್ಯುತ್ ಸಾಧನಗಳಿಗೆ ಉತ್ತಮ ಶಾಖ ನಿರ್ವಹಣೆಯನ್ನು ಒದಗಿಸುತ್ತವೆ.

ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳಲ್ಲಿ, SMD ಡಯೋಡ್‌ಗಳು ಪ್ರಾಬಲ್ಯ ಹೊಂದಿವೆ ಏಕೆಂದರೆ ಕಾಂಪ್ಯಾಕ್ಟ್ PCB ಲೇಔಟ್‌ಗಳು ಮತ್ತು ಸ್ವಯಂಚಾಲಿತ SMT ಜೋಡಣೆಯು ಉತ್ಪಾದನಾ ವೆಚ್ಚವನ್ನು ಬಹಳವಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಉತ್ಪಾದನಾ ವೇಗವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

ಸರಿಯಾದ SMD ಡಯೋಡ್ ಅನ್ನು ಹೇಗೆ ಆಯ್ಕೆ ಮಾಡುವುದು

ಸರಿಯಾದ SMD ಡಯೋಡ್ ಅನ್ನು ಆಯ್ಕೆಮಾಡಲು ವಿದ್ಯುತ್ ಕಾರ್ಯಕ್ಷಮತೆ, ಉಷ್ಣ ಸಾಮರ್ಥ್ಯ, ವಿಶ್ವಾಸಾರ್ಹತೆ, ಸ್ವಿಚಿಂಗ್ ವೇಗ, ಪ್ಯಾಕೇಜ್ ಗಾತ್ರ ಮತ್ತು ಅಪ್ಲಿಕೇಶನ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ಸಮತೋಲನಗೊಳಿಸುವ ಅಗತ್ಯವಿದೆ.

ತಪ್ಪಾದ ಡಯೋಡ್ ಅನ್ನು ಬಳಸುವುದರಿಂದ ಅಧಿಕ ತಾಪ, ವೋಲ್ಟೇಜ್ ಅಸ್ಥಿರತೆ, ಕಡಿಮೆ ದಕ್ಷತೆ, ಅತಿಯಾದ ವಿದ್ಯುತ್ ನಷ್ಟ ಮತ್ತು ಅಕಾಲಿಕ ಘಟಕ ವೈಫಲ್ಯಕ್ಕೆ ಕಾರಣವಾಗಬಹುದು.

ಸರಿಯಾದ ಡಯೋಡ್ ಆಯ್ಕೆಯು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆ, ಉಷ್ಣ ಸ್ಥಿರತೆ ಮತ್ತು ಒಟ್ಟಾರೆ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಿಸ್ಟಮ್ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಅಪ್ಲಿಕೇಶನ್-ಆಧಾರಿತ ಆಯ್ಕೆ ಮಾರ್ಗದರ್ಶಿ

ಅಪ್ಲಿಕೇಶನ್	ಶಿಫಾರಸು ಮಾಡಿದ ಡಯೋಡ್
ವೇಗದ ಚಾರ್ಜರ್	ಶಾಟ್ಕಿ ಡಯೋಡ್
ವೋಲ್ಟೇಜ್ ನಿಯಂತ್ರಣ	ಝೀನರ್ ಡಯೋಡ್
USB ESD ರಕ್ಷಣೆ	ಟಿವಿಎಸ್ ಡಯೋಡ್
RF ಟ್ಯೂನಿಂಗ್	ವರಾಕ್ಟರ್ ಡಯೋಡ್
ಎಸಿ ಸರಿಪಡಿಸುವಿಕೆ	ರೆಕ್ಟಿಫೈಯರ್ ಡಯೋಡ್

ಆಯ್ಕೆಯ ಸಮಯದಲ್ಲಿ ಪರಿಗಣಿಸಬೇಕಾದ ಪ್ರಮುಖ ಅಂಶಗಳು

• ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ರೇಟಿಂಗ್: ಡಯೋಡ್ ಸರ್ಕ್ಯೂಟ್ನಲ್ಲಿರುವ ಗರಿಷ್ಠ ರಿವರ್ಸ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಸುರಕ್ಷಿತವಾಗಿ ತಡೆದುಕೊಳ್ಳಬೇಕು.ಸಾಕಷ್ಟು ವೋಲ್ಟೇಜ್ ಅಂಚು ಅಸ್ಥಿರ ವೋಲ್ಟೇಜ್ ಸ್ಪೈಕ್‌ಗಳ ಸಮಯದಲ್ಲಿ ಸ್ಥಗಿತದ ಅಪಾಯವನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ.

• ಪ್ರಸ್ತುತ ನಿರ್ವಹಣಾ ಸಾಮರ್ಥ್ಯ: ಡಯೋಡ್ ಸುರಕ್ಷಿತವಾಗಿ ನಿರಂತರ ಪ್ರಸ್ತುತ ಮತ್ತು ಉಲ್ಬಣವು ಪ್ರಸ್ತುತ ಪರಿಸ್ಥಿತಿಗಳನ್ನು ಬೆಂಬಲಿಸಬೇಕು.ಹೆಚ್ಚಿನ ಪ್ರಸ್ತುತ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಸಾಮಾನ್ಯವಾಗಿ ದೊಡ್ಡ ಪ್ಯಾಕೇಜುಗಳು, ಉತ್ತಮ ಉಷ್ಣ ಪ್ರಸರಣ ಮತ್ತು ವಿಶಾಲವಾದ PCB ಟ್ರೇಸ್‌ಗಳ ಅಗತ್ಯವಿರುತ್ತದೆ.

• ಸ್ವಿಚಿಂಗ್ ಸ್ಪೀಡ್: ಹೈ-ಫ್ರೀಕ್ವೆನ್ಸಿ ಸರ್ಕ್ಯೂಟ್‌ಗಳಿಗೆ ಸ್ವಿಚಿಂಗ್ ನಷ್ಟಗಳನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ದಕ್ಷತೆಯನ್ನು ಸುಧಾರಿಸಲು ವೇಗದ ಚೇತರಿಕೆ ಅಥವಾ ಸ್ಕಾಟ್ಕಿ ಡಯೋಡ್‌ಗಳ ಅಗತ್ಯವಿರುತ್ತದೆ.

• ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆ: ಉಷ್ಣ ಸಾಮರ್ಥ್ಯವು ಮುಖ್ಯವಾಗಿದೆ ಏಕೆಂದರೆ ಅತಿಯಾದ ಜಂಕ್ಷನ್ ತಾಪಮಾನವು ಘಟಕದ ಜೀವಿತಾವಧಿಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ.

• PCB ಸ್ಪೇಸ್ ನಿರ್ಬಂಧಗಳು: ಕಾಂಪ್ಯಾಕ್ಟ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳಿಗೆ ಹೆಚ್ಚಿನ ಸಾಂದ್ರತೆಯ PCB ಲೇಔಟ್‌ಗಳನ್ನು ಬೆಂಬಲಿಸಲು ಚಿಕ್ಕದಾದ SMD ಪ್ಯಾಕೇಜುಗಳ ಅಗತ್ಯವಿರುತ್ತದೆ.

ಆದಾಗ್ಯೂ, ಸಣ್ಣ ಪ್ಯಾಕೇಜುಗಳು ಕಡಿಮೆ ಉಷ್ಣ ಮತ್ತು ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯವನ್ನು ಹೊಂದಿರಬಹುದು.

ವಿವಿಧ ಕೈಗಾರಿಕೆಗಳಿಗೆ ಡಯೋಡ್‌ಗಳನ್ನು ಆಯ್ಕೆಮಾಡುವುದು

• ಆಟೋಮೋಟಿವ್ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್: ಕಠಿಣವಾದ ವಿದ್ಯುತ್ ಮತ್ತು ಪರಿಸರದ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಸ್ಥಿರವಾದ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ನಿರ್ವಹಿಸಲು ಹೆಚ್ಚಿನ ಉಲ್ಬಣವು ವಿಶ್ವಾಸಾರ್ಹತೆ, ವ್ಯಾಪಕ ತಾಪಮಾನ ಸಹಿಷ್ಣುತೆ ಮತ್ತು AEC-Q101 ಅನುಸರಣೆ ಮುಖ್ಯವಾಗಿದೆ.

• ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳು: ದಟ್ಟವಾಗಿ ಪ್ಯಾಕ್ ಮಾಡಲಾದ PCB ವಿನ್ಯಾಸಗಳು ಮತ್ತು ಪೋರ್ಟಬಲ್ ಸಿಸ್ಟಮ್‌ಗಳಲ್ಲಿ ಕಾಂಪ್ಯಾಕ್ಟ್ ಗಾತ್ರ, ಕಡಿಮೆ ವಿದ್ಯುತ್ ನಷ್ಟ ಮತ್ತು ಹೆಚ್ಚಿನ ಉತ್ಪಾದನಾ ದಕ್ಷತೆಯನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ಆದ್ಯತೆ ನೀಡಲಾಗುತ್ತದೆ.

• ಕೈಗಾರಿಕಾ ವ್ಯವಸ್ಥೆಗಳು: ಬೇಡಿಕೆಯಿರುವ ವಿದ್ಯುತ್ ಪರಿಸರದಲ್ಲಿ ನಿರಂತರ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ಉಷ್ಣ ಬಾಳಿಕೆ, ಹೆಚ್ಚಿನ ಪ್ರಸ್ತುತ ಸಾಮರ್ಥ್ಯ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆ ಮುಖ್ಯವಾಗಿದೆ.

• RF ಮತ್ತು ಸಂವಹನ ವ್ಯವಸ್ಥೆಗಳು: ವೇಗದ ಸ್ವಿಚಿಂಗ್, ಕಡಿಮೆ ಜಂಕ್ಷನ್ ಕೆಪಾಸಿಟನ್ಸ್, ಮತ್ತು ಸ್ಥಿರವಾದ ಅಧಿಕ-ಆವರ್ತನ ಕಾರ್ಯಕ್ಷಮತೆಯು ಸಿಗ್ನಲ್ ಸಮಗ್ರತೆ ಮತ್ತು ಪರಿಣಾಮಕಾರಿ ಸಂವಹನ ನಡವಳಿಕೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.

ಸರಿಯಾದ ಡಯೋಡ್ ಪ್ಯಾಕೇಜ್ ಮತ್ತು ವಿದ್ಯುತ್ ವಿವರಣೆಯನ್ನು ಆಯ್ಕೆ ಮಾಡುವುದರಿಂದ ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ವ್ಯವಸ್ಥೆಗಳಲ್ಲಿ ವಿದ್ಯುತ್ ದಕ್ಷತೆ, ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಹೆಚ್ಚು ಸುಧಾರಿಸುತ್ತದೆ.

ತೀರ್ಮಾನ

ಸಮರ್ಥ ವಿದ್ಯುತ್ ನಿಯಂತ್ರಣ, ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ ಮತ್ತು ಸ್ಥಿರವಾದ ಹೆಚ್ಚಿನ ವೇಗದ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬೆಂಬಲಿಸಲು ಆಧುನಿಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಲ್ಲಿ SMD ಡಯೋಡ್‌ಗಳನ್ನು ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.ಸರಿಯಾದ ಡಯೋಡ್ ಆಯ್ಕೆಯು ಫಾರ್ವರ್ಡ್ ವೋಲ್ಟೇಜ್, ಚೇತರಿಕೆಯ ಸಮಯ, ಉಷ್ಣ ಕಾರ್ಯಕ್ಷಮತೆ ಮತ್ತು ಪ್ರಸ್ತುತ ನಿರ್ವಹಣೆ ಸಾಮರ್ಥ್ಯದಂತಹ ಅಂಶಗಳ ಮೇಲೆ ಅವಲಂಬಿತವಾಗಿರುತ್ತದೆ.ಉತ್ತಮ PCB ಥರ್ಮಲ್ ವಿನ್ಯಾಸ ಮತ್ತು ಸರಿಯಾದ ಪ್ಯಾಕೇಜ್ ಆಯ್ಕೆಯು ಅಧಿಕ ತಾಪವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ದೀರ್ಘಾವಧಿಯ ವಿಶ್ವಾಸಾರ್ಹತೆಯನ್ನು ಸುಧಾರಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಾಧನಗಳು ಚಿಕ್ಕದಾಗಿ ಮತ್ತು ಹೆಚ್ಚು ಶಕ್ತಿಯುತವಾಗುವುದನ್ನು ಮುಂದುವರಿಸುವುದರಿಂದ, ಆಧುನಿಕ ಸರ್ಕ್ಯೂಟ್ ವಿನ್ಯಾಸದಲ್ಲಿ SMD ಡಯೋಡ್ ನಡವಳಿಕೆಯನ್ನು ಅರ್ಥಮಾಡಿಕೊಳ್ಳುವುದು ಹೆಚ್ಚು ಮುಖ್ಯವಾಗುತ್ತದೆ.
