ಡಿಎಸ್ 1302 ಆರ್‌ಟಿಸಿಗೆ ಸಮಗ್ರ ಮಾರ್ಗದರ್ಶಿ
2024-11-09 5501

ಡಿಎಸ್ 1302 ಚಿಪ್ ನೈಜ-ಸಮಯದ ಗಡಿಯಾರ/ಕ್ಯಾಲೆಂಡರ್ ಸಿಸ್ಟಮ್ ಮತ್ತು 31 ಬೈಟ್‌ಗಳ ಸ್ಥಿರ RAM ಅನ್ನು ಮನಬಂದಂತೆ ಸಂಯೋಜಿಸುತ್ತದೆ, ಇದು ಸಮಯ ಪಾಲನೆಯ ರಹಸ್ಯಗಳನ್ನು ಮನೋಹರವಾಗಿ ಅನ್ಪ್ಯಾಕ್ ಮಾಡುತ್ತದೆ.ಸರಳೀಕೃತ ಸರಣಿ ಇಂಟರ್ಫೇಸ್ ಅನ್ನು ಬಳಸುವುದರ ಮೂಲಕ ಮೈಕ್ರೊಪ್ರೊಸೆಸರ್‌ಗಳೊಂದಿಗೆ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಸಂವಹನ ನಡೆಸಲು ಇದು ಒಂದು ಮಾರ್ಗವನ್ನು ಒದಗಿಸುತ್ತದೆ.ಈ ಡಾಕ್ಯುಮೆಂಟ್ ಚಿಪ್‌ನ ವಾಸ್ತುಶಿಲ್ಪಕ್ಕೆ ಆಳವಾಗಿ ತೊಡಗಿಸುತ್ತದೆ, ಸಂಕೀರ್ಣವಾದ ಕಾರ್ಯಗಳು ಮತ್ತು ಅದರ ಸರ್ಕ್ಯೂಟ್‌ಗಳಲ್ಲಿನ ಎಲೆಕ್ಟ್ರಾನ್‌ಗಳ ನೃತ್ಯವನ್ನು ಬಹಿರಂಗಪಡಿಸುತ್ತದೆ.ಇದು ತಾಂತ್ರಿಕ ವಿನ್ಯಾಸದ ಸೊಬಗಿನಿಂದ ಕುತೂಹಲ ಕೆರಳಿಸುವವರ ಕುತೂಹಲವನ್ನು ಜಾಗೃತಗೊಳಿಸುತ್ತದೆ.

ಪಟ್ಟಿ

ಡಿಎಸ್ 1302 ಪಿನ್ ಸಂಪರ್ಕಗಳ ಅವಲೋಕನ

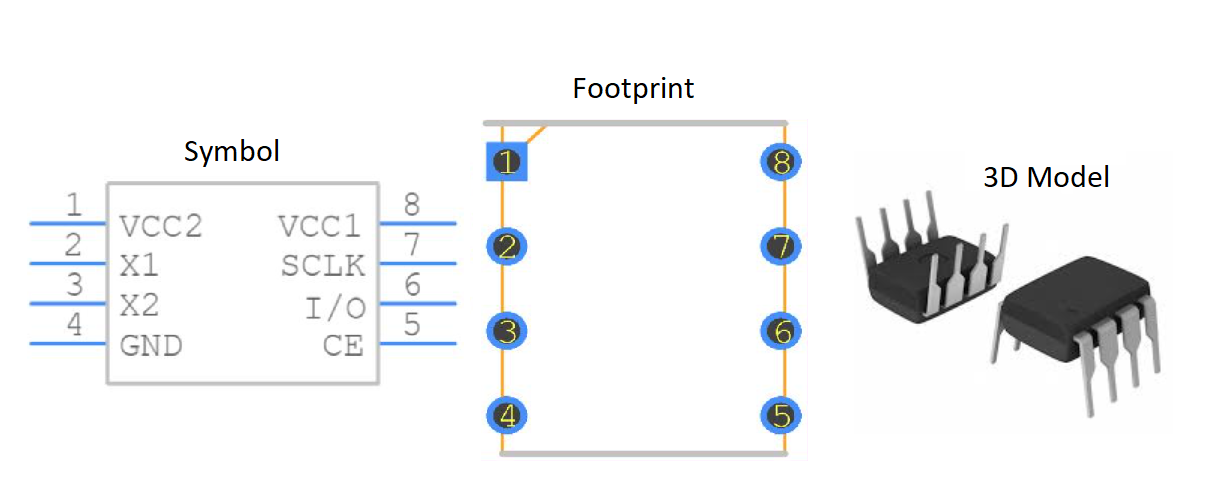

ಡಿಎಸ್ 1302 ರ ಸಿಎಡಿ ಮಾದರಿ

ಡಿಎಸ್ 1302 ರ ಅವಲೋಕನ

ಯಾನ Ds1302 ನೈಜ-ಸಮಯದ ಗಡಿಯಾರ/ಕ್ಯಾಲೆಂಡರ್ ಅನ್ನು 31 ಬೈಟ್‌ಗಳ ಸ್ಥಿರ RAM ನೊಂದಿಗೆ ಸಂಯೋಜಿಸುತ್ತದೆ, ಕಡಿಮೆ-ಶಕ್ತಿಯ ಸನ್ನಿವೇಶಗಳಿಗೆ ತಕ್ಕಂತೆ ರಚಿಸಲಾಗಿದೆ.ಇದು ಸೆಕೆಂಡುಗಳು, ನಿಮಿಷಗಳು, ಗಂಟೆಗಳು, ದಿನಗಳು, ದಿನಾಂಕಗಳು, ತಿಂಗಳುಗಳು ಮತ್ತು ವರ್ಷಗಳವರೆಗೆ ನಿಖರವಾದ ಸಮಯ ಪಾಲನೆ ಮಾಹಿತಿಯನ್ನು ಒದಗಿಸುತ್ತದೆ, ಇದು ಅಧಿಕ ವರ್ಷದ ಹೊಂದಾಣಿಕೆಗಳೊಂದಿಗೆ ಪೂರ್ಣವಾಗಿ ನಿರ್ವಹಿಸಲ್ಪಡುತ್ತದೆ.ಈ ವ್ಯವಸ್ಥೆಯು 24-ಗಂಟೆಗಳ ಮತ್ತು 12-ಗಂಟೆಗಳ ಸಮಯ ಸ್ವರೂಪಗಳನ್ನು ಅನುಮತಿಸುತ್ತದೆ, ಇದು ಡಿಜಿಟಲ್ ಸಮಯ ಪ್ರದರ್ಶನ ಮಾನದಂಡಗಳ ಬಳಕೆದಾರರ ಆದ್ಯತೆಗಳನ್ನು ಪೂರೈಸಲು ಎಎಮ್/ಪಿಎಂ ಸೂಚಕವನ್ನು ಹೊಂದಿರುತ್ತದೆ.ಇದರ ಸರಣಿ ಸಂವಹನ ಇಂಟರ್ಫೇಸ್ ವೈವಿಧ್ಯಮಯ ಮೈಕ್ರೊಪ್ರೊಸೆಸರ್‌ಗಳೊಂದಿಗೆ ಸಂಪರ್ಕವನ್ನು ಸರಾಗಗೊಳಿಸುತ್ತದೆ, ಸಿಸ್ಟಮ್ ವಿನ್ಯಾಸದಲ್ಲಿ ಹೊಂದಾಣಿಕೆಯನ್ನು ಸಾಕಾರಗೊಳಿಸುತ್ತದೆ.

ಡಿಎಸ್ 1302 ರ ವೈಶಿಷ್ಟ್ಯಗಳು

ಸಂಯೋಜಿತ ಸಮಯ ಪಾಲನೆ ಮತ್ತು ಡೇಟಾ ನಿರ್ವಹಣೆ

ಡಿಎಸ್ 1302 ತನ್ನ RAM ಒಳಗೆ ತಾತ್ಕಾಲಿಕ ಡೇಟಾ ಸಂಗ್ರಹಣೆಯನ್ನು ಒದಗಿಸುವಾಗ ಎಲ್ಲಾ ಕಾರ್ಯಾಚರಣೆಗಳನ್ನು ಒಳಗೊಳ್ಳುವ ಸಮಯ ಪಾಲನೆ ಕಾರ್ಯಗಳಿಗೆ ಸುಸಂಗತವಾದ ಆಯ್ಕೆಯಾಗಿದೆ ಎಂದು ಸಾಬೀತುಪಡಿಸುತ್ತದೆ.ಕಾಲ ಪಾಲನೆಯನ್ನು ಸುವ್ಯವಸ್ಥಿತ ಮೂರು-ತಂತಿಯ ಸರಣಿ ಇಂಟರ್ಫೇಸ್ ಮೂಲಕ ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಕಾರ್ಯಗತಗೊಳಿಸಲಾಗುತ್ತದೆ, ಇದು ಮೈಕ್ರೊಕಂಟ್ರೋಲರ್‌ಗಳೊಂದಿಗೆ ಸುಗಮ ಸಂವಹನಕ್ಕೆ ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.ಈ ಸೆಟಪ್ ಸಿಂಗಲ್-ಬೈಟ್ ಮತ್ತು ಬರ್ಸ್ಟ್ ಮೋಡ್‌ನಂತಹ ವೈವಿಧ್ಯಮಯ ಡೇಟಾ ವರ್ಗಾವಣೆ ವಿಧಾನಗಳನ್ನು ಸರಿಹೊಂದಿಸುತ್ತದೆ, ಸಂಕೀರ್ಣ ವ್ಯವಸ್ಥೆಗಳಿಗೆ ನಮ್ಯತೆಯನ್ನು ಚುಚ್ಚುತ್ತದೆ.

ದಕ್ಷ ಶಕ್ತಿ ಬಳಕೆ

ಡಿಎಸ್ 1302 ರ ಗಮನಾರ್ಹ ಲಕ್ಷಣವೆಂದರೆ ಅದರ ವಿವೇಕಯುತ ವಿದ್ಯುತ್ ಬಳಕೆ, ಇದು ವೋಲ್ಟೇಜ್ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ 2.0 ವಿ ಯಿಂದ 5.5 ವಿ ವರೆಗೆ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.2.0 ವಿ ನಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವಾಗ, ಇದು ಕೇವಲ 300 ಎನ್ಎನ್ ಅನ್ನು ಬಳಸುತ್ತದೆ, ಬ್ಯಾಟರಿ-ಚಾಲಿತ ಗ್ಯಾಜೆಟ್‌ಗಳಂತಹ ಕಡಿಮೆ-ಶಕ್ತಿಯ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಿಗೆ ಸ್ವತಃ ಸೂಕ್ತವಾದ ಆಯ್ಕೆಯಾಗಿ ಪ್ರಸ್ತುತಪಡಿಸುತ್ತದೆ.ಈ ಮಟ್ಟದ ಶಕ್ತಿಯ ದಕ್ಷತೆಯು ಬ್ಯಾಟರಿ ಬದಲಾವಣೆಗಳ ಆವರ್ತನವನ್ನು ಕಡಿತಗೊಳಿಸುತ್ತದೆ, ಸಲಕರಣೆಗಳ ಜೀವಿತಾವಧಿಯನ್ನು ಹೆಚ್ಚಿಸುತ್ತದೆ -ವಿಶ್ವಾಸಾರ್ಹತೆ ಮತ್ತು ಕಡಿಮೆ ಅಡಚಣೆಗಳನ್ನು ಬಯಸುವ ದೂರಸ್ಥ ಸೆಟಪ್‌ಗಳನ್ನು ನಿರ್ವಹಿಸಲು ಒಂದು ಪ್ರಯೋಜನಕಾರಿ ಅಂಶವಾಗಿದೆ.

ಬಾಹ್ಯಾಕಾಶ-ಆರ್ಥಿಕ ವಿನ್ಯಾಸ

ಡಿಎಸ್ 1302 ರ ಕಾಂಪ್ಯಾಕ್ಟ್ 8-ಪಿನ್ ಡಿಪ್ ಮತ್ತು ಆದ್ದರಿಂದ ಪ್ಯಾಕೇಜುಗಳು ಇದು ಕನಿಷ್ಠ ಜಾಗವನ್ನು ತೆಗೆದುಕೊಳ್ಳುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ, ಪ್ರತಿ ಬಿಟ್ ಜಾಗವು ಅಮೂಲ್ಯವಾದ ಸಾಧನಗಳ ವಿನ್ಯಾಸದಲ್ಲಿ ಆಕರ್ಷಕ ಲಕ್ಷಣವಾಗಿದೆ.ಗ್ರಾಹಕ ಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್‌ನಿಂದ ಕೈಗಾರಿಕಾ ಯಂತ್ರಗಳವರೆಗೆ ವಿವಿಧ ಕ್ಷೇತ್ರಗಳಲ್ಲಿ ಅದರ ಉದ್ಯೋಗದಲ್ಲಿ ಫಾರ್ಮ್ ಫ್ಯಾಕ್ಟರ್ನ ಬಹುಮುಖತೆಯು ಸ್ಪಷ್ಟವಾಗಿದೆ.ಇದಲ್ಲದೆ, ಅದರ ಸಣ್ಣ ಪ್ಯಾಕೇಜ್ ಅಸ್ತಿತ್ವದಲ್ಲಿರುವ ಸರ್ಕ್ಯೂಟ್ ವಿನ್ಯಾಸಗಳಲ್ಲಿ ಚಿಪ್ ಅನ್ನು ಸಂಯೋಜಿಸುವುದನ್ನು ಸರಾಗಗೊಳಿಸುತ್ತದೆ, ಹಳೆಯ ವ್ಯವಸ್ಥೆಗಳನ್ನು ಜಗಳವಿಲ್ಲದೆ ಅಪ್‌ಗ್ರೇಡ್ ಮಾಡುವುದು ನಮಗೆ ಸರಳವಾಗಿದೆ.

ವಿಶಾಲ ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ ಶ್ರೇಣಿ

ಕೈಗಾರಿಕಾ ತಾಪಮಾನದ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುವ ಡಿಎಸ್ 1302 ರ ಸಾಮರ್ಥ್ಯವು ಅದರ ಅನ್ವಯಿಕತೆಯನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ, ಇದು ಪರಿಸರ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಸವಾಲಿನ ಪರಿಸರ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ ಅಭಿವೃದ್ಧಿ ಹೊಂದಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.ಈ ಗುಣಲಕ್ಷಣವು ಹೊರಾಂಗಣ ಸೆಟ್ಟಿಂಗ್‌ಗಳು ಮತ್ತು ಆಟೋಮೋಟಿವ್ ಅಪ್ಲಿಕೇಶನ್‌ಗಳಂತಹ ವಿಪರೀತ ತಾಪಮಾನದಲ್ಲಿ ಸ್ಥಿರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬೇಕಾದ ಸಾಧನಗಳಿಗೆ ವಿಶ್ವಾಸಾರ್ಹ ಆಯ್ಕೆಯಾಗಿದೆ.ದೃ ust ವಾದ ತಾಪಮಾನ ಸಹಿಷ್ಣುತೆಯು ಅದರ ಅಚಲವಾದ ವಿಶ್ವಾಸಾರ್ಹತೆಗೆ ಸಾಕ್ಷಿಯಾಗಿದೆ, ಇದು ಮಿಷನ್ ಸನ್ನಿವೇಶಗಳಲ್ಲಿ ಹೆಚ್ಚು ಪರಿಗಣಿಸುವ ಲಕ್ಷಣವಾಗಿದೆ.

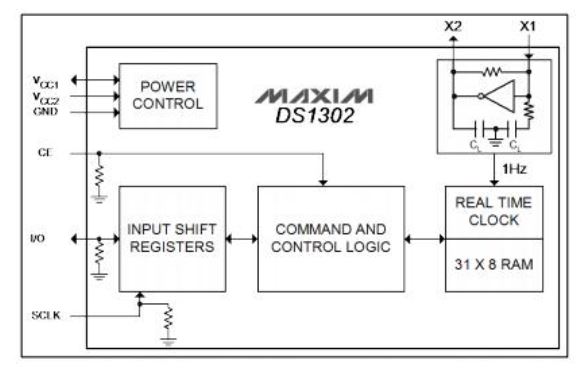

ಡಿಎಸ್ 1302 ಕ್ರಿಯಾತ್ಮಕ ಬ್ಲಾಕ್ ರೇಖಾಚಿತ್ರ

ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು

ಮ್ಯಾಕ್ಸಿಮ್ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡಿಎಸ್ 1302+ಗಾಗಿ ವಿಶೇಷಣಗಳ ವಿಶಾಲ ವರ್ಣಪಟಲವನ್ನು ಒದಗಿಸುತ್ತದೆ, ಅದರ ಸಾಮರ್ಥ್ಯಗಳನ್ನು ಗ್ರಹಿಸಲು ಮತ್ತು ಅದನ್ನು ವೈವಿಧ್ಯಮಯ ಅನ್ವಯಿಕೆಗಳಾಗಿ ಮನಬಂದಂತೆ ಸಂಯೋಜಿಸಲು ಸಮಗ್ರ ಮಾರ್ಗದರ್ಶಿಯಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.ಯಾನ Ds1302+ ನಿಖರವಾದ ಸಮಯ ಕೀಪಿಂಗ್ ಮತ್ತು ಪರಿಣಾಮಕಾರಿ ದತ್ತಾಂಶ ನಿರ್ವಹಣೆಯನ್ನು ಕಾಪಾಡಿಕೊಳ್ಳಲು ಉತ್ಸುಕರಾಗಿರುವ ವ್ಯವಸ್ಥೆಗಳ ಒಂದು ಅಂಶ.ಕೆಳಗಿನ ಕೋಷ್ಟಕವೆಂದರೆ ಮ್ಯಾಕ್ಸಿಮ್ ಇಂಟಿಗ್ರೇಟೆಡ್ ಡಿಎಸ್ 1302+ನ ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು, ಗುಣಲಕ್ಷಣಗಳು, ನಿಯತಾಂಕಗಳು.

ಡಿಎಸ್ 1302 ರ ಆಪರೇಟಿಂಗ್ ಸರ್ಕ್ಯೂಟ್

ಡಿಎಸ್ 1302 ರಿಯಲ್-ಟೈಮ್ ಗಡಿಯಾರ ಮಾಡ್ಯೂಲ್ ಮೈಕ್ರೊಪ್ರೊಸೆಸರ್‌ಗಳೊಂದಿಗೆ ಸಿಂಕ್ರೊನಸ್ ಸೀರಿಯಲ್ ಕಮ್ಯುನಿಕೇಷನ್ ಇಂಟರ್ಫೇಸ್ ಮೂಲಕ ಸಂಪರ್ಕಿಸುತ್ತದೆ, ಕೇವಲ ಮೂರು ಸಂಪರ್ಕಗಳ ಅಗತ್ಯವಿರುತ್ತದೆ: ಚಿಪ್ ಎನೇಬಲ್ (ಸಿಇ), ಇನ್ಪುಟ್/output ಟ್ಪುಟ್ (ಐ/ಒ), ಮತ್ತು ಸೀರಿಯಲ್ ಕ್ಲಾಕ್ (ಎಸ್ಸಿಎಲ್ಕೆ).ಈ ಸುವ್ಯವಸ್ಥಿತ ವೈರಿಂಗ್ ಚೌಕಟ್ಟನ್ನು ಅದರ ಸರಳತೆ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹತೆಗಾಗಿ ಪ್ರಶಂಸಿಸಲಾಗುತ್ತದೆ, ಇದು ವಿನ್ಯಾಸದಲ್ಲಿ ಸೊಬಗಿನ ಬಯಕೆಯನ್ನು ಪ್ರತಿಬಿಂಬಿಸುತ್ತದೆ.ಗಡಿಯಾರ/RAM ಗೆ ಮತ್ತು ಅಲ್ಲಿಂದ ಡೇಟಾ ವರ್ಗಾವಣೆಯು ಒಂದು ಸಮಯದಲ್ಲಿ ಒಂದು ಬೈಟ್ ಸಂಭವಿಸಬಹುದು ಅಥವಾ 31 ಬೈಟ್‌ಗಳವರೆಗೆ ಸ್ಫೋಟಿಸಬಹುದು.ವಿನ್ಯಾಸವು ಅತ್ಯಂತ ಕಡಿಮೆ ಶಕ್ತಿಯ ಮೇಲೆ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಶಕ್ತಗೊಳಿಸುತ್ತದೆ, 1 µW ಗಿಂತ ಕಡಿಮೆ ದತ್ತಾಂಶ ಮತ್ತು ಗಡಿಯಾರ ಮಾಹಿತಿಯನ್ನು ಉಳಿಸಿಕೊಳ್ಳುತ್ತದೆ.ವಿಶಿಷ್ಟ ಆಪರೇಟಿಂಗ್ ಸರ್ಕ್ಯೂಟ್ ಅನ್ನು ಕೆಳಗೆ ತೋರಿಸಲಾಗಿದೆ.

DS1302 ಗಾಗಿ ಪರ್ಯಾಯಗಳು

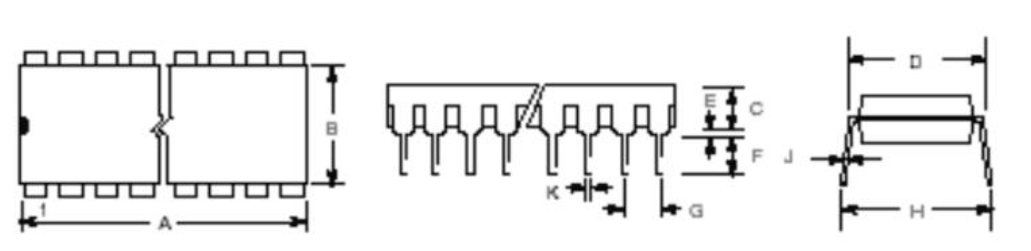

ಡಿಎಸ್ 1302 ರ ಆಯಾಮಗಳು

ಡಿಎಸ್ 1302 ತಯಾರಕರು

ಮ್ಯಾಕ್ಸಿಮ್ ಇಂಟಿಗ್ರೇಟೆಡ್ ತಾಂತ್ರಿಕ ಭೂದೃಶ್ಯವನ್ನು ಸಿಂಕ್ರೊನೈಸೇಶನ್, ಇಂಧನ ದಕ್ಷತೆ ಮತ್ತು ದತ್ತಾಂಶ ವಿಶ್ವಾಸಾರ್ಹತೆಯಲ್ಲಿ ಅದ್ಭುತ ಪ್ರಗತಿಯೊಂದಿಗೆ ಮುನ್ನಡೆಸುತ್ತದೆ, ಸಮಯ ಪಾಲನೆ, ವಿದ್ಯುತ್ ನಿರ್ವಹಣೆ ಮತ್ತು ಸಂವಹನ ತಂತ್ರಜ್ಞಾನಗಳ ಮೇಲೆ ಕೇಂದ್ರೀಕರಿಸುತ್ತದೆ.ಈ ಪ್ರದೇಶಗಳು ತಡೆರಹಿತ ಎಲೆಕ್ಟ್ರಾನಿಕ್ ಸಂವಹನಗಳನ್ನು ಬೆಳೆಸುತ್ತವೆ ಮತ್ತು ಶಕ್ತಿಯ ಬಳಕೆಯನ್ನು ಉತ್ತಮಗೊಳಿಸುತ್ತವೆ, ವಿಶ್ವಾಸಾರ್ಹ ಮಾಹಿತಿ ವಿನಿಮಯವನ್ನು ಖಾತ್ರಿಗೊಳಿಸುತ್ತವೆ.ಸಂಕೀರ್ಣವಾದ ವಿನ್ಯಾಸದ ಸವಾಲುಗಳನ್ನು ನಿವಾರಿಸುವ ಪ್ರಬಲ ಪರಿಕರಗಳು ಮತ್ತು ಸಂಪನ್ಮೂಲಗಳನ್ನು ನೀಡುವ ಮೂಲಕ ಕಂಪನಿಯು ಸೃಜನಶೀಲ ಎಂಜಿನಿಯರಿಂಗ್ ಅನ್ನು ಇಂಧನಗೊಳಿಸುತ್ತದೆ ಮತ್ತು ಭರವಸೆ ಮತ್ತು ನಿಖರತೆಯೊಂದಿಗೆ ಅಭಿವೃದ್ಧಿಪಡಿಸಲು ನಮಗೆ ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.

ಹೋಲಿಸಬಹುದಾದ ಭಾಗಗಳು

ದಟ್ಶೀಟ್ ಪಿಡಿಎಫ್

ಡಿಎಸ್ 1302 ಡೇಟಾಶೀಟ್‌ಗಳು

Ds1302+ ಡೇಟಾಶೀಟ್‌ಗಳು

Ds1302n ದತ್ತಾಂಶಗಳು

Ds1307n+ ಡೇಟಾಶೀಟ್‌ಗಳು

ಡಿಎಸ್ 1337+ ಡೇಟಾಶೀಟ್‌ಗಳು

ಡಿಎಸ್ 1672-2+ ಡೇಟಾಶೀಟ್‌ಗಳು
